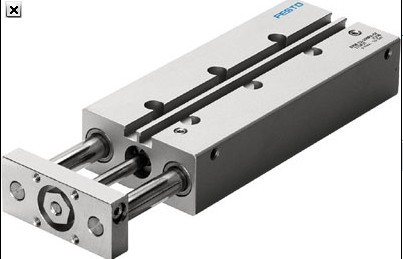

效率高FESTO帶導向裝置氣缸DFM-32-100-B-PPV-A-KF

　　空間要求  裝配時間少

　　進氣口可選得益于大直徑導向桿和四個

　　帶終端位置氣動緩沖 PPV

　　工作/先導介質注意事項

　　免維護  帶可調終端位置

　　帶循環滾珠軸承導軌:

　　氣接口 M5 M5 M5 Gx Gx Gx G  G  Gy Gy

　　缸徑   12 16 20 25 32 40 50 63 80 100

　　結構特點 活塞位置感測 帶接近開關感測

　　帶液壓緩沖器  長行程派生型

　　滑動軸承套，剛性高用于需要扭矩負載的應用

　　抗扭轉/導軌 帶聯接板導向桿/帶滑動軸承或循環滾珠軸承導軌

　　安裝方式 通過通孔通過內螺紋

　　導向桿，帶聯接板裝配位置 任意

　　可用潤滑介質工作（今后須始終潤滑工作）

　　工作壓力 [bar] 2 … 10 1.5 … 10 1 … 10 0.5 … 10

　　工作介質 壓縮空氣符合 ISO 8573-1:2010 [7:4:4]

　　剛性結構  帶滑動軸承導軌:

　　多種安裝選項  抗扭轉性能良好

　　活塞桿緩沖 兩端帶彈性緩沖墊

　　效率高FESTO帶導向裝置氣缸DFM-32-100-B-PPV-A-KF

　　170824 DFM-12-10-P-A-GF q170832 DFM-16-10-P-A-GF –

　　20 q170825 DFM-12-20-P-A-GF q170833

　　DFM-16-20-P-A-GF q170840 DFM-20-20-P-A-GF

　　25 q170826 DFM-12-25-P-A-GF q170834

　　DFM-16-25-P-A-GF q170841 DFM-20-25-P-A-GF

　　30 q170827 DFM-12-30-P-A-GF q170835

　　DFM-16-30-P-A-GF q170842 DFM-20-30-P-A-GF

　　40 q170828 DFM-12-40-P-A-GF q170836

　　DFM-16-40-P-A-GF q170843 DFM-20-40-P-A-GF

　　50 q170829 DFM-12-50-P-A-GF q170837

　　DFM-16-50-P-A-GF q170844 DFM-20-50-P-A-GF

　　80 q170830 DFM-12-80-P-A-GF q170838

　　DFM-16-80-P-A-GF q170845 DFM-20-80-P-A-GF

　　100 q170831 DFM-12-100-P-A-GF q170839

　　DFM-16-100-P-A-GF q170846 DFM-20-100-P-A-GF

　　25 mm 缸徑   32 mm 缸徑   40 mm

　　20 q170847 DFM-25-20-P-A-GF q170854

　　DFM-32-50-P-A-GF q170865 DFM-40-50-P-A-GF

　　80 q170852 DFM-25-80-P-A-GF q170859

　　DFM-32-80-P-A-GF q170866 DFM-40-80-P-A-GF

　　100 q170853 DFM-25-100-P-A-GF q170860

　　DFM-32-100-P-A-GF q170867 DFM-40-100-P-A-GF

　　125 – q170861 DFM-32-125-P-A-GF q170868 DFM-40-125-P-A-GF

　　160 q170862 DFM-32-160-P-A-GF q170869 DFM-40-160-P-A-GF

　　200 q170863 DFM-32-200-P-A-GF q170870 DFM-40-200-P-A-GF
