SMC微霧分離器選擇方法AFD20-02C-A

產品概述：

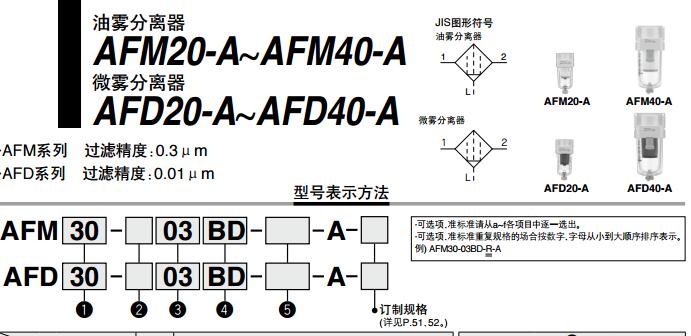

分離器與AFM系列油霧分離器的結構類似，見左圖。

壓縮空氣從進口流入濾芯內側，再流向外側。進入纖維層的油粒子，依靠其運動慣性被攔截、并相互碰撞或粒子與多層纖維碰撞，被纖維吸附。更小的粒子因布朗運動被纖維吸收。且越往外，粒子逐漸增大而成為液態，凝聚在特殊的泡沫塑料層表面，在重力作用下流落至杯子底部再被排出。

●準標準規格/1000cm3油杯(AL30?AL60)

q安裝AFM30-A~AFM40-A/AFD30-A~AFD40-A的油霧分離器、微霧分離器杯體時，

使用壓力范圍 0.05~1.0MPa

環境和介質溫度 -5~60℃（未凍結時）

過濾精度 0.01μm（去除95%顆粒）

輸出側的油污濃度 0.01mg/m^3(ANR)

濾芯壽命 2年或壓降大于0.1MPa時，更換濾芯

提高目視確認性和安全性

用透明杯保護罩，包覆外殼

一定要將鎖定按鈕安裝在主體正面(或背面)的凹部位置，否則會成為杯體脫落或破損的原因

額定流量 120 240 600 600

額定流量下的壓力降 0.012 0.01 0.012 0.012
