概述SMC電氣比例閥ITV3030-14F4L結構材質

比例閥性能：

比例閥與電氣信號成比例對空氣壓力進行無級控制

靈敏度：0.2kPa(100kPa)

線性度：±1％以內(F.S.)

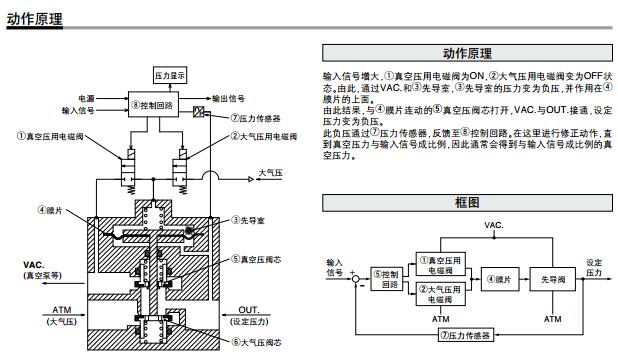

輸入信號增大，:真空壓用電磁閥為ON，@大氣壓用電磁閥變為OFF狀態。

由此，通過VAC.和.先導室，.先導室的壓力變為負壓，并作用在;膜片的上面。

由此結果，與;膜片連動的=真空壓閥芯打開，VAC.與OUT.接通，設定壓力變為負壓。

此負壓通過>壓力傳感器，反饋至2控制回路。

在這里進行修正動作，直到真空壓力與輸入信號成比例，因此通常會得到與輸入信號成比例的真空壓力。

遲滯：0.5％以內(F.S.)

通信：CC-Link, DeviceNet, PROFIBUS DP, RS-232C

比例閥注意事項：

較供給真空壓力為比設定的真空度較大值13.3kPa的真空壓力。

注2) 2線式DC4~20mA的不能用。需要的電源電壓為(DC24V或DC12~15V)。

注3) 不含過電流回路狀態的值?？紤]過電流回路的話，根據輸入電流，輸入阻抗會變化。輸入電流DC20mA的場合，在350Ω以下。

負載阻抗不到100kΩ時，ITV的DC1~5V模擬輸出測量的場合，模擬監控輸出精度有可能達不到±6%(F.S.)。

一定要在±6%時，另行咨詢。此外，對輸出壓力并無影響。

注4) 模擬輸出和開關輸出可任選一。

另外，關于選擇開關輸出，NPN輸出和PNP輸出可任選一。

預置輸入型上沒有帶輸出信號的功能，請注意。

注5) 關于其它壓力單位的表示請另外咨詢。

注6) 通信規格的場合，較大消耗電流在0.16A以下。

注7) 通信規格的場合，質量約增加80g(PROFIBUS DP的場合100g)。

注8) 上述特性(規格)僅限于靜態，輸出側消耗空氣的場合，壓力會變動。
