PHOENIX菲尼克斯固定式連接器1897717詳解

企業QQ：2880626087

手機：  15308020014

電話：  028-84634436-8004

傳真：  028-84634436-8007

郵箱：  15308020014@163.com

聯系人：王倩

YS：

通用型連接方式，可在全球范圍內使用

較大接觸力，升溫較

允許連接兩條絞線

長期穩定型壓入連接可在無熱負載的情況下確保極高的夾持力

簡介：

連接器是我們電子工程技術人員經常接觸的一種部件。它的作用非常單

純:在電路內被阻斷處或孤立不通的電路之間，架起溝通的橋梁，從而使

器所接通的不僅僅限于電流，在光電子技術迅猛發展的今天，光纖系統

中，傳遞信號的載體是光，玻璃和塑料代替了普通電路中的導線，但是

電流流通，使電路實現預定的功能。連接器是電子設備中不可缺少的部

不同，有各種不同形式的連接器。例如，球場上點燈用的連接器和硬盤

驅動器的連接器，以及點燃火箭的連接器是大不相同的。但是無論什么

件，順著電流流通的通路觀察，你總會發現有一個或多個連接器。連接

器形式和結構是千變?nèi)f化的，隨著應用對象、頻率、功率、應用環境等

樣的連接器，都要電流順暢連續和地流通。 就泛指而言，連接

光信號通路中也使用連接器，它們的作用與電路連接器相同。

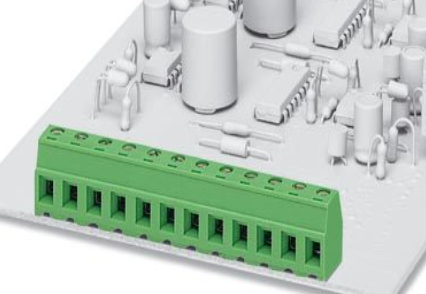

實物圖：

產品信息：

額定橫截面

1.5 mm2

較大負載電流

8 A (當連接截面積為1.5 mm2的導線時)

絕緣材料

PA

焊針表面

阻燃等級，符合UL 94

柔性導線橫截面，不帶絕緣套管的較大冷壓頭

1.5 mm2

柔性導線橫截面，帶絕緣套管的小冷壓頭

0.25 mm2

柔性導線橫截面，帶絕緣套管的較大冷壓頭

0.5 mm2

小導線橫截面AWG

26

較大導線橫截面AWG

16

具有相同橫截面的2根實心導線，小

0.14 mm2

具有相同橫截面的2根實心線，較大

0.5 mm2

V0

塞規

A1

剝線長度

7 mm

位數

4

型號：

2905814

2905816

2905817

2905824

2905851

2905859

2905862

2905863

2905864

2905865

2905868

2905869

2905871

2905872

2905879

2905882

2905883

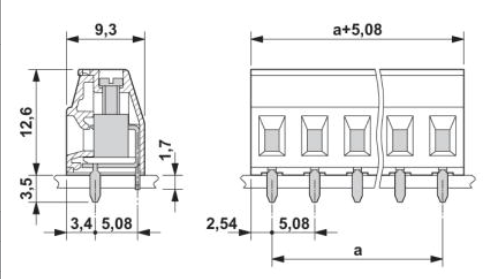

尺寸圖：

2905803

2905804

2905805

2905806

2905807

2905808

2905809

2905810

2905811

2905812

2905813

2905884

2905885

2905886

2905887

2905888

2905889

2905825

2905826

2905827

2905828

2905829

2905830

2905831

2905832

2905833

2905834

2905846

2905849
