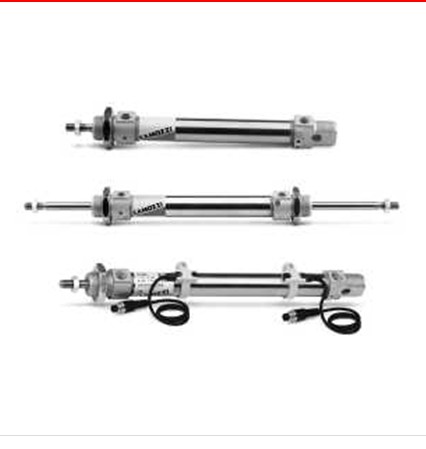

意大利康茂盛微型氣缸31F2A040A025

16, 24 和 25 系列微型氣缸的安裝尺

寸符合 CETOP RP52-P 歐洲標準和 ISO

6432 標準。

氣缸缸筒和兩端蓋采用機械滾壓封

裝，獨特的設計及裝配，確保所有部件

成一直線。缸內均裝有機械緩沖墊，以

減少高沖擊負載引起的疲勞和噪聲。

24、25 系列的活塞上裝有永磁體，

通過安裝磁性接近開關，可得到活塞的位

置信號。

25 系列氣缸具有可調氣緩沖裝置。

注：1. 安裝附件及磁性接近開關需單獨訂

 購

 2. 磁性接近開關請參閱 1/9.05.01 頁

 3. 25 系列無單作用氣缸

 4. 單作用氣缸較大行程為 50 mm

結構形式 法蘭式

工作方式 單作用或雙作用

缸徑 16 mm：10 ÷ 600 mm

缸徑 20, 25 mm：10 ÷ 1000 mm

缸徑 16 系列：8, 10, 12 mm

24 和 25 系列：16, 20, 25 mm

24 系列：缸徑 16, 20, 25，磁傳

25 系列：缸徑 16, 20, 25，磁傳，可調氣緩沖

材料 陽極氧化鋁合金端蓋，不銹鋼缸筒及活塞桿，聚氨酯密封件

安裝方式 螺母，法蘭，腳架，耳軸

工作溫度 0 ÷ 80°C（干燥空氣為 - 20°C）

工作壓力 1 ÷ 10 bar（雙作用）

2 ÷ 10 bar（單作用）

介質 潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷的使用油霧潤滑（建議使用 ISO VG32 潤滑油）

速度 10 ÷ 1000 mm/s （空載）

16 系列：缸徑 8, 10, 12

行程 缸徑 8, 10 mm：10 ÷ 250 mm

缸徑 12 mm：10 ÷ 300 mm

意大利康茂盛微型氣缸31F2A040A025
