德國力士樂擺線泵4WE10D-3X/OFCG24N9K4

特征：

固定排量的壓泵

較的工作噪音

適合較大的粘度和速度范圍

出色的吸油特性

可與軸向柱塞泵、內嚙合齒輪泵和葉片泵組合

用途：用于在工業或行走機械應用中壓制冷、過濾或潤滑回路，例如，塑料加工機、機床、壓力機和風力渦輪機。

設置型號液壓泵是具有恒定排量的擺線泵。

其基本構成是：法蘭殼體 (1)、軸 (2)、排液器元件轉子 (3) 和定子 (4)、傳動板 (5) 和蓋板 (6)。

吸油和排油過程

軸通過傳動板按照所示旋轉方向驅動轉子。內轉子與內齒輪油泵嚙合并帶動其一同旋轉。

通過在吸油范圍 (S) 內打開的齒隙吸入液壓油。吸油區域和壓力區域位于嚙合區域 (Z) 的相反側，定子和轉子以相反方向滑動時齒側輪廓形成了徑向間隙 (R)，

該間隙將上述區域分隔開。

在壓力范圍 (P)內，液壓油隨腔體的縮小而注入壓力油口。

屬性

帶擺線輪廓的裝齒嚙合線很長。注油及排放區域占據了很大的旋轉角度。所以充液脈動很小，因而工作噪音也很小。

擺線泵 PGZ 為自吸式。

所用材料

法蘭殼體 (1)：鋁軸 (2)、內轉子 (3)、內齒輪油泵 (4) 及傳動板 (5)：鋼制蓋 (6)：鑄鐵

預期用途

擺

所有的技術性能特征均是平均值，適用于邊界條件。如果修改基本條件（如粘度），則技術數據也會更改。允許符合相關技術發展水平的分布。在某種程度上，此泵可在允許的技術數據以外工作，但是必須獲得博世力士樂的明確書面批準。

2. 液壓項目規劃

2.1 安裝位置

線泵將用于機器和液壓站的冷卻、過濾及潤滑油路中。進行項目規劃期間，必須遵守“EU 機器指令”的基本原理或除此之外的類似相關國家法規。根據指令 94/9/EC (ATEX)，它們不得在易爆環境中使用。不允許將其用作液壓馬達！

軸和排液器由滑動軸承支撐，在按照預期用途工作時，不會產生任何磨損。

如果必須使用吸油過濾器，則必須確保即使過濾器受到污染，也不會過系統的較允許入口工作壓力。

請確保相對于外部氣壓，過渡導管的氣密性以及吸油管的尺寸穩定性。

吸油管浸沒深度應盡可能深。根據油箱的內部壓力、液壓油的粘度以及油箱中的流量比情況，即使在較大流量時也不得形成渦流。否則會有吸入空氣的危險。

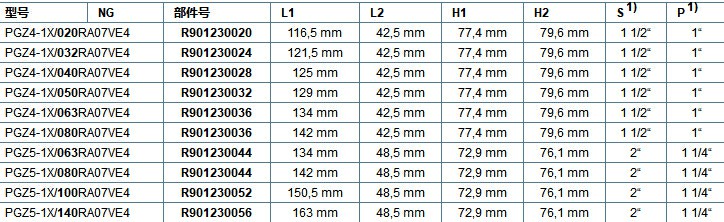

部分型號：

1.2 技術數據

或機器制造商必須確保遵守允許的技術數據和工作條件。泵本身不包含可防止使用非允許數據進行工作的設備。

將泵安裝在油箱下方過 10 米的位置時，還必須通過采取額外措施來將入口壓力降到較大允許值。

2.2 吸油管路

必須在管路橫截面上標出實現設計流量所需的尺寸，以便實現平均 0.6 至 1.2 m/s 的吸油速度。吸油速度不得過 2 m/s 的較大值。

泵本身上的吸油剖面用于實現較大流量，因此僅供參考。如果在速度于所允許較大速度的情況下連續運行，則根據實際吸油速度，標出的吸油管直徑尺寸可小于泵的吸油口尺寸。

總而言之，吸油管路的設計尺寸必須遵守允許的入口工作壓力（0.7 至 2 bar abs.）！必須避免吸油管彎曲和將若干泵的吸油管組合使用。

德國力士樂擺線泵4WE10D-3X/OFCG24N9K4
