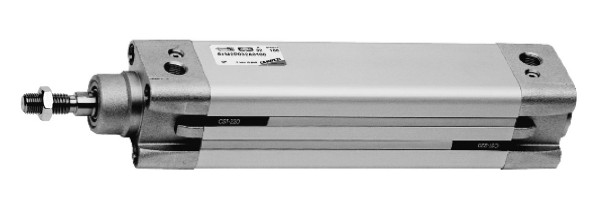

61 系列氣缸（鋁型材）

單作用，雙作用，磁傳，可調氣緩沖

標準型，串聯型，摩擦型，溫型

缸徑 32, 40, 50, 63, 80, 100, 125

61 系列氣缸的安裝尺寸符合 ISO

15552 標準，具有很強的通用性。缸徑

有從 32 至 125 mm 共七種。氣缸的活塞

上裝有一個永磁鐵，通過安裝磁性接近

開關，可得到活塞的位置信號。

氣缸缸筒采用擠壓成型的鋁合金型

材，拉桿位于內部不外露，外形美觀。

缸筒的三個側面均有兩條 T 型槽，可安裝

磁性接近開關，或可選用 S-CST-500 型

槽封帶，將不用的 T 型槽遮蓋，從而達到

潔凈型的要求。

氣缸的前后端蓋上裝有可調氣緩沖裝

置，同時裝有機械緩沖墊，從而使活塞到

達終端時只產生較小的噪聲。

所有雙作用氣缸均可提供雙向摩擦

型氣缸；如果只需活塞桿伸出方向單向

摩擦，可訂購不帶桿端密封件的摩擦型

氣缸，此類氣缸可進一步降摩擦力。

注：1. 安裝附件及磁性接近開關需單獨訂

 購

 2. 磁性接近開關請參閱 1/9.05.01 頁

 3. 單作用氣缸較大缸徑為 100 mm；

 較大行程為 75 mm，

 小行程為 10 mm

 4. 槽封帶請參閱 1/9.05.11 頁

綜合參數

? 符合 ISO 15552 標準

? 輥軋不銹鋼活塞桿

? 可調氣緩沖

? 多種特殊形式可選

 串聯型：

? 倍力輸出

 摩擦型：

? 摩擦力減少近 40%

? 粘滑效應降

? 小工作壓力可達 0.1 bar

 溫型：

? - 40°C

? - 50°C

 粉塵環境應用型：

? 可有效防止粉塵等殘留

物進入氣缸內部（水

泥、樹脂、木屑等）
