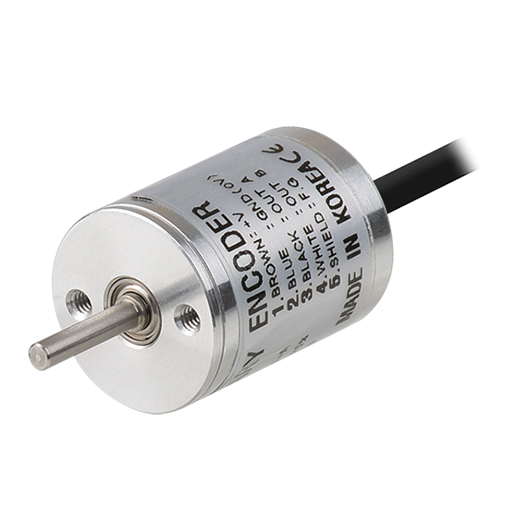

E15S系列增量型旋轉編碼器采用小型?15mm外殼和輕（14 g）設計，體積小，重量輕，便于安裝在狹小空間內。同時,軸的轉動慣量力矩很小，使施加在設備上的旋轉慣量小化。編

由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取,獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差（相對于一個周波為360度），將C、D信號反向，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。

編碼器碼盤的材料有玻璃、金屬、塑料，玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，金屬碼盤直接以通和不通刻線，不易碎，但由于金屬有一定的厚度，精度就有限制，其熱穩定性就要比玻璃的差一個數量級，塑料碼盤是經濟型的，其成本，但精度、熱穩定性、壽命均要差一些。

分辨率—編碼器以每旋轉360度提供多少的通或暗刻線稱為分辨率，也稱解析分度、或直接稱多少線，一般在每轉分度5~10000線 [3]  。

信號輸出有正弦波（電流或電壓）,方波（TTL、HTL）,集電極開路（PNP、NPN）,推拉式多種形式，其中TTL為長線差分驅動（對稱A,A-;B,B-;Z,Z-）,HTL也稱推拉式、推挽式輸出，編碼器的信號接收設備接口應與編碼器對應。

信號連接—編碼器的脈沖信號一般連接計數器、PLC、計算機，PLC和計算機連接的模塊有速模塊與高速模塊之分，開關頻率有有高。

如單相聯接，用于單方向計數，單方向測速。

A.B兩相聯接，用于正反向計數、判斷正反向和測速。

A、B、Z三相聯接，用于帶參考位修正的位置測量。

A、A-，B、B-，Z、Z-連接，由于帶有對稱負信號的連接，在后續的差分輸入電路中，將共模噪聲抑制，只取有用的差模信號，因此其抗干擾能力強，可傳輸較遠的距離。

對于TTL的帶有對稱負信號輸出的編碼器，信號傳輸距離可達150米。

旋轉編碼器由器件構成，故當受到較大的沖擊時，可能會損壞內部功能，使用上應充分注意。

編碼器軸與機器的連接，應使用柔性連接器。在軸上裝連接器時，不要硬壓入。即使使用連接器，因安裝不良，也有可能給軸加上比允許負荷還大的負荷，或造成撥芯現象，因此，要特別

軸承壽命與使用條件有關，受軸承荷重的影響特別大。如軸承負荷比規定荷重小，可大大延長軸承壽命。

不要將旋轉編碼器進行拆解，這樣做將有損防油和防滴性能。防滴型產品不宜長期浸在水、油中，表面有水、油時應擦拭干凈。

加在旋轉編碼器上的振動，往往會成為誤脈沖發生的原因。因此，應對設置場所、安裝場所加以注意。每轉發生的脈沖數越多，旋轉槽圓盤的槽孔間隔越窄，越易受到振動的影響。在速旋轉或停止時，加在軸或本體上的振動使旋轉槽圓盤抖動，可能會發生誤脈沖。

關于配線和連接

結構分類

誤配線，可能會損壞內部回路，故在配線時應充分注意：

配線應在電源OFF狀態下進行，電源接通時，若輸出線接觸電源，則有時會損壞輸出回路。

若配線錯誤，則有時會損壞內部回路，所以配線時應充分注意電源的極性等。

若和高壓線、動力線并行配線，則有時會受到感應造成誤動作成損壞，所以要分離開另行配線。

延長電線時，應在10m以下。并且由于電線的分布容量，波形的上升、下降時間會較長，有問題時，采用施密特回路等對波形進行整形。

為了避免感應噪聲等，要盡量用短距離配線。向集成電路輸入時，特別需要注意。

電線延長時，因導體電阻及線間電容的影響，波形的上升、下降時間加長，容易產生信號間的干擾（串音），因此應用電阻小、線間電容的電線（雙絞線、屏蔽線）。

對于HTL的帶有對稱負信號輸出的編碼器，信號傳輸距離可達300米 [1]  。

原理特點編輯

旋轉編碼器是集光機電技術于一體的速度位移傳感器。

增量式

增量式編碼器軸旋轉時，有相應的相位輸出。其旋轉方向的判別和脈沖數量的增減，需借助后部的判向電路和計數器來實現。其計數起點可任意設定，并可實現多圈的無限累加和測量。還可以把每轉發出一個脈沖的Z信號，作為參考機械零位。當脈沖已固定，而需要提高分辨率時，可利用帶90度相位差A，B的兩路信號，對原脈沖數進行倍頻。

值

值編碼器軸旋轉器時，有與位置一一對應的代碼（二進制，BCD碼等）輸出，從代碼大小的變更即可判別正反方向和位移所處的位置，而無需判向電路。它有一個零位代碼，當停電或關機后再開機重新測量時，仍可準確地讀出停電或關機位置地代碼，并準確地找到零位代碼。一般情況下值編碼器的測量范圍為0～360度，但特殊型號也可實現多圈測量。

正弦波

正弦波編碼器也屬于增量式編碼器，主要的區別在于輸出信號是正弦波模擬量信號，而不是數字量信號。它的出現主要是為了滿足電氣領域的需要－用作電動機的反饋檢測元件。在與其它系統相比的基礎上，人們需要提高動態特性時可以采用這種編碼器。

為了良好的電機控制性能，編碼器的反饋信號必須能夠提供的脈沖，尤其是在轉速很的時候，采用傳統的增量式編碼器產生的脈沖，從許多方面來看都有問題，當電機高速旋轉（6000rpm）時，傳輸和處理數字信號是困難的。

在這種情況下，處理給伺服電機的信號所需帶寬（例如編碼器每轉脈沖為10000）將很容易地過MHz門限；而另一方面采用模擬信號大大減少了上述麻煩，并有能力模擬編碼器的脈沖。這要感謝正弦和余弦信號的內插法，它為旋轉角度提供了計算方法。這種方法可以獲得基本正弦的高倍增加，例如可從每轉1024個正弦波編碼器中，獲得每轉過1000，000個脈沖。接受此信號所需的帶寬只要稍許大于100KHz即已足夠。內插倍頻需由二次系統完成 [1]  。

一般編碼器輸出信號除A、B兩相（A、B兩通道的信號序列相位差為90度）外，每轉一圈還輸出一個零位脈沖Z。

當主軸以順時針方向旋轉時，按下圖輸出脈沖，A通道信號位于B通道之前；當主軸逆時針旋轉時，A通道信號則位于B通道之后。從而由此判斷主軸是正轉還是反轉。

零位信號

編碼器每旋轉一周發一個脈沖，稱之為零位脈沖或標識脈沖，零位脈沖用于決定零位置或標識位置。要準確測量零位脈沖，不論旋轉方向，零位脈沖均被作為兩個通道的高位組合輸出。由于通道之間的相位差的存在，零位脈沖僅為脈沖長度的一半。

預警信號

有的編碼器還有報警信號輸出，可以對電源故障，發光二極管故障進行報警，以便用戶及時更換編碼器。

NPN/PNP開路集電極輸出（NPN/PNP Open Collector)

基本的輸出方式，抗干擾能力差，輸出有效距離短。在旋轉編碼器中用于增量型編碼器輸出，現已較少使用。
