供應小金井搬運型無桿氣缸
安裝使用
安裝
行程調節
本體的安裝
磁石保持力
型號 MRB10 MRB16 磁石保持力 60 160
型號 標準行程 MRB10 50、100、150、200、250、300、350、400、450、500 MRB16
零行程 質量
每1mm行程 的額外質量
磁性開關注 導線1m 導線3m
零行程 質量
每1mm行程 的額外質量
選購件的加算質量 液壓緩沖器 橡膠擋塊 金屬擋塊
備注:中間行程時,請向就近的本公司營業所咨詢。
1. 請將安裝面的平坦度控制在0.02mm以下。 安裝方向自由,但如果平坦度較差,則會導致松動、滾動阻力 增大,對壽命帶來不良影響。 2. 請勿對底座、滑臺的安裝面造成損傷、碰傷。 可能會影響安裝面和滑臺頂面的平行度。 3. 請勿對底座、滑臺的軌道面造成損傷、碰傷。 否則可能會導致松動、滾動阻力增大。 4. 安裝工件時請注意不要施加沖擊或過大彎矩等。 否則可能會導致松動、滾動阻力增大。 5. 請確保MRB系列各部分的安裝螺栓具備足夠的強度。 6. 可能會因沖擊或振動而導致螺栓松動時,請考慮采取防松等措 施。 7. 在易臟污的場所內使用缸筒和軌道面時,請定期進行清潔。清 潔后請務必在缸筒和軌道面上涂抹潤滑脂。 關于需涂抹的潤滑脂的種類,請咨詢本公司。 8. 請勿對缸筒造成損傷、碰傷。 否則可能會導致異常動作。 9. 氣缸主體內置了磁石,無法用于會受到含磁體的切削油或 切屑等影響的場所。 10. 在因施加出磁石保持力的外力而導致滑臺及活塞錯位或脫離 時,請將活塞移回行程末端,然后再對滑臺施加外力使其返回 正確的位置
注1:請使用已除去壓縮空氣中水分、垃圾、氧化油等不純物質的清潔空氣。 2:關于可搬運質量與活塞速度的關系,請參閱頁上的緩沖能力線圖。 3:( )內為H1潤滑脂規格的使用速度范圍。 4:可在不加油狀態下使用,如需加油,請務必咨詢本公司。請勿使用透平油。 5:將安裝螺栓擰入末端蓋板和底座上的所有安裝孔時,工作臺頂面與主體底面的平行度。與行走平行度不同。 6:安裝株式會社METROL的“觸摸開關CS067A”時,行程調節范圍會變小。
注: 磁性開關ZE175G為0.015kg
帶磁性開關導軌的額外質量(磁性開關導軌 + 磁石組件)
計算空氣流量時。(選擇F.R.L.、閥等的情況下。) 例 氣缸缸徑10mm的MRB系列以速度300mm/s、在空氣壓力0.5MPa下運行時。
●計算空氣消耗量時。 例1. 氣缸缸徑10mm、行程100mm的MRB系列在空氣壓力0.5MPa下運行1個往返的情況。 0.934×100×10-3=0.093R/往返(ANR) 例2. 氣缸缸徑10mm、行程100mm的MRB系列在空氣壓力0.5MPa下1分鐘運行10個往返的情況。 0.934×100×10×10-3=0.934R/min(ANR)

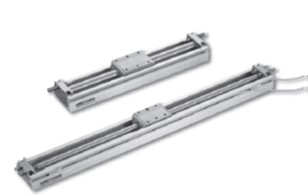

產品圖片
