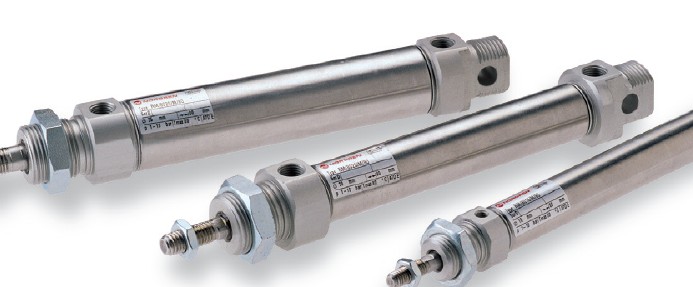

NORGREN圓筒型氣缸,參數報價
氣缸:
正確的氣缸大小選擇取決于所要求的
輸出力和供氣壓力,在v頁的表中列出了
用牛頓為單位表示的單作用及雙氣缸的理論推力和拉力。
有桿氣缸的有桿腔有效面積等于活塞的面積減去活塞桿的面積。
為了氣缸平穩可控及無故障的工作,缸規格選擇時應其理論輸出力比實際要求高出30%-50%,以補給內外摩擦力及背壓和流動壓降而形成的額外負載
標準型為磁性活
符合ISO6432
高強度、雙壓接端蓋標準設計
防腐蝕
標準型采用缸前端安裝螺母
和活塞桿鎖緊螺母
可選氣口位置以便緊湊安裝
介質
經過濾的潤滑或非潤滑壓縮氣體
工作方式:
單作用(彈簧縮回)
磁性活塞,阻尼緩沖
工作壓力:
2 ~ 10bar
工作環境溫度:
-10°C ~ 80°C
在于+2°C條件下使用時,請向本公司技術服務
部咨詢
行程:
標準值見表
非標準較大可達50mm
材料:
缸體:不銹鋼(奧氏體)
端蓋:潔凈陽極氧化鋁合金
活塞桿:不銹鋼(奧氏體)
緩沖墊:聚氨脂
密封件:丁腈橡
補償量隨著應用系統的不同而不同,對夾緊氣缸僅需要一個小值,
但對于速運動就需要一個大值,流動壓降約占10%-20%。
經驗規則:對高速運動的氣缸,其理論輸出力應比實際要求要
高出25%,速時應高出50%,而速應高出。
