適用于帶有NAMUR接口的單作用和雙作用執行機構
6mm通徑(ND)
3/2, 5/2, 5/3, NC/APB, G?, ?NPT
標準電壓24V DC,230V AC。其他電壓根據用戶需要提供。設計符合DE 0580, EN 50014/50028。
1)類別II2 GD,EC類檢測 KEMA 02 ATEX 1347X
2)類別II2 GD,EC類檢測 KEMA 98 ATEX 4452X
3)類別II2 GD,EC類檢測 PTB 02 ATEX 2085X
4)CSA-LR 57643-6,FM認可,適用于危險位置:1和2區,I、II、III級
5)DC所需接頭:型號0570275。只能用DC操作閥。對于230V AC應用,請使用200V DC線圈和整流
器接頭0663305。接頭沒有在供貨范圍中。
6)電纜密封套沒有在供貨范圍中,請參見"附件"表
7)當安裝了一個特殊防護裝置(比如,電柜安裝)時可適用于室外安裝
8)電磁線圈帶有一個適宜額定值的保險絲。
電纜密封套包括在供貨中。
當選擇了一個本安型電源時,根據合格證明上面而定的較大允許值應該被計算在內,另一方面,影響較小的電感性負載可以被忽略。
3/2-,5/2-和5/3-先導控制閥,適用于50mW/5mW防護等級EEx ia II CT4/6的線圈
陽極氧化鋁閥體

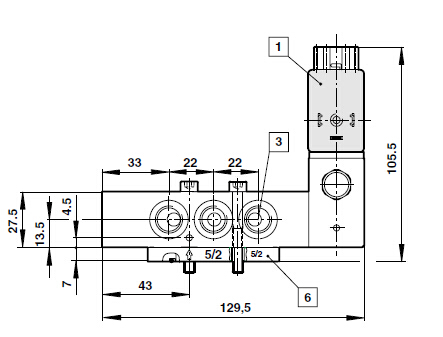

帶有DIN 3845 NAMUR接口的3/2定向閥/98.11:法蘭表面有接口尺寸P和輔助供氣
先導空氣(1),僅對應于帶有注意"P接口在法蘭接口中"的閥
氣口2(A)
帶螺紋代碼定位銷
M5(深度10)
氣口3(R)
外部供氣,僅對應于帶有注意"P接口在法蘭接口中"的閥
通過切換封閉轉接器板可以達到3/2通功能。確保標記和箭頭如上圖所示匹配。
出廠配置:5/2通功能(附3/2轉換板)。
