OMRON安全繼電器功能顯示，G7SA-3A1B

詳細介紹

接觸電阻 *1 100mΩ以下

動作時間 *2 20ms以下

響應時間 *3 10ms以下

復位時間 *2 20ms以下

動作電壓 相對額定電壓75%以下

復位電壓 相對額定電壓10%以上

較大開關

頻率 機械 36,000次/h

額定負載 1,800次/h

絕緣電阻*4 1,000MΩ以上

耐電壓 *5 *6 線圈和接點間 AC4,000V 50/60Hz 1min

異極接點間 AC4,000V 50/60Hz 1min(以下組合除外)

4極：3-4極間

6極：3-5極間、4-6極間、5-6極間

AC2,500V 50/60Hz 1min

同極接點間 AC1,500V 50/60Hz 1min

振動 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)

沖擊 耐久 1,000m/s2

誤動作 100m/s2

耐久性*7 機械 1,000萬次以上(開關頻率36,000次/h)

電氣 10萬次以上(額定負載、開關頻率1,800次/h)

感性負載開關性能*8

(IEC60947-5-1) AC15 AC240V 2A

DC13 DC24V 1A

故障率 P水準(參考值 *9) DC5V 1mA

使用環境溫度 *10 DC12～48V規格：-40～+85℃(無結冰、無結露)

DC110V規格： -40～+60℃ (無結冰、無結露)

使用環境濕度 5～85%RH

重量 4極：約22g

6極：約25g

注1. 上述值為初始值。

主要分類

　2. 動作特性指的是線圈溫度為23℃時的值。

*1. 測量條件：DC5V 1A 電壓下降法。

*2. 測量條件：額定電壓

　　環境溫度條件：23℃

　　不含跳動時間。

*3. 響應時間是指，線圈電壓為OFF后至a接點OFF的時間，含跳動時間。

　　測量條件：額定電壓

　　環境溫度條件：23℃

*4. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。

*5. 3極為、31－32或33－34、4極為43－44、5極為53－54、6極為63－64。

*6. 插座（P7SA）使用時，線圈接點間/異極間為AC2,500V 50/60Hz 1min。

但是， Push-In Plus端子插座（P7SA-□F-ND-PU）使用時，線圈接點間/異極間為AC4,000V50/60Hz 1min。

*7. 耐久性的條件為環境溫度15～35℃、環境濕度25～75％RH。因負載條件變動的耐久性能，請參見耐久性曲線數據。

*8. AC15為cosφ=0.3、DC13為L/R=48ms的感性負載。

*9. 此值為開關頻率300次/min時的值。

*10.DC12～48V：70～85℃時、額定通電電流6A以0.1A/℃降。

DC110V：40～60℃時、額定通電電流6A以0.27A/℃降。

安全繼電器插座的特性

項目 型號 Push-In Plus端子 帶螺釘?shù)亩俗?span id="thq8tvp" class="Apple-tab-span" style="white-space:pre"> 印刷電路板用端子

4極 6極 4極 6極 4極 6極

P7SA-1OF

-ND-PU P7SA-14F

-ND-PU P7SA-1OF

(-ND) P7SA-14F

(-ND) P7SA-1OP P7SA-14P

使用環境溫度 ? 有動作指示燈/內置二極管

P7SA-□F-ND (-PU)： -20～+70℃

? 螺釘緊固端子(無動作指示燈/內置二極管)

P7SA-□F： -40～+85℃

(無結冰、無結露) -40～+85℃

(無結冰、無結露)

使用環境濕度 25～85% RH 5～85% RH

連續通電電流 6A *１

耐電壓 線圈接點端子間 AC4,000V 1min AC2,500V 1min

異極接點端子間 AC2,500V 1min

同極接點端子間 AC1,500V 1min

絕緣電阻 1,000MΩ以上 *2

重量 約58g 約70g 約44ｇ 約59ｇ 約9ｇ 約10ｇ

*1. P7SA-□F-ND-PU在50～70℃時、連續通電電流6A以0.25A/℃降。

　　P7SA-□F-ND在50～70℃時、連續通電電流6A以0.3A/℃降。

　　P7SA-□F在50～85℃時、連續通電電流6A以0.1A/℃降。

*2. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。

產品圖片

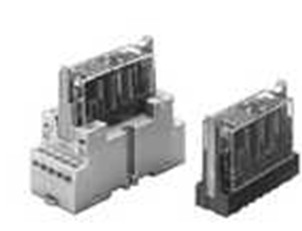

OMRON安全繼電器功能顯示，G7SA-3A1B
