歐姆龍安全開關技術指導
■規格
*取得UL CSA C22.2 4,可以使用 標記。
■安全標準額定值
●TüV(EN60947-5-1)、 CCC(GB14048.5)
●UL/CSA(UL508、 CSA C22.2 4)
DC24V 300mA (感性負載)
AC125V 1A (阻性負載)
■額定值
■性能
型號 標準品規格
A4E-B200SS 2接點,無安裝配件,無密封橡膠件
A4E-B200HS 2接點,水平安裝,無密封橡膠件
A4E-B200VS 2接點,垂直安裝,無密封橡膠件
A4E-B200VA 2接點,垂直安裝,帶密封橡膠件
A4E-C211SS 4接點,無安裝配件,無密封橡膠件
A4E-C211HS 4接點,水平安裝,無密封橡膠件
A4E-C211VS 4接點,垂直安裝,無密封橡膠件
A4E-C211VA 4接點,垂直安裝,帶密封橡膠件
A4E-□□□□□□
①② ③④ ⑤ ⑥
①形狀
B:起動2接點型
C:起動2接點型+輔助接點型
②接點構成
2:起動2接點
③接點構成
0:無
1:斷路檢測1接點
④接點構成
0:無
1:握柄檢測1接點
⑤安裝配件
S:無配件
H:水平安裝型配件
V:垂直安裝型配件
⑥蓋
S:無蓋
A:橡膠蓋
機構 標準 文件號
UL * UL508 E76675
TüV產品服務 EN60947-5-1
(斷開) 請咨詢
CQC(CCC) GB14048.5 2003010305070634
項目 使用范圍 AC-15 DC-13
額定工作電流(Ie) 0.75A 0.55A
額定工作電壓(Ue) 240V 125V
額定絕緣電壓 250V
額定通電電流 2.5A
額定負載 DC24V 300mA(感性負載)
AC125V 1A(阻性負載)
小適用負載 DC24V 4mA
起動耐電壓 異極: 4.0kV、同極:2.5kV
使用環境溫度 -10~+55℃(不應結冰)
使用環境濕度 35~85%(不應結露)
保存環境溫度 -25~+65℃
絕緣電阻 100MΩ以上(DC500V兆歐表)
接觸電阻 100mΩ以下(初期值)
振動 10~55Hz 單振幅0.75mm以上
沖擊 150m/s2
機械壽命 OFF→ON : 100萬次以上
OFF→ON→OFF(斷開) : 10萬次以上
電氣壽命 10萬次以上
保護構造 IP65 (僅限帶密封橡膠件型號)

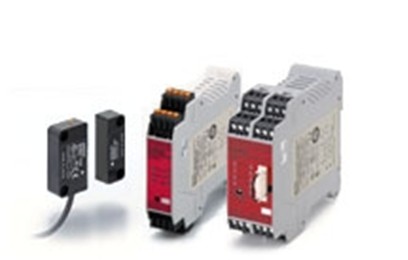

產品圖片
