選型分類，康茂盛E系列氣控閥和電磁閥

二位五通（單穩，雙穩），三位五通（中封，中泄，中壓）

規格 10.5

管式連接或板式連接

E系列氣控閥和電磁閥具有流量大、

體積小的特點，規格 10.5 mm。

該系列氣控閥和電磁閥有兩種閥體

形式：管式連接和板式連接。

管式連接

的閥可單獨使用，也可以安裝于氣路板上成組使用；

板式連接的閥需選配單閥座或氣路板成組使用。

注：電磁閥用插座需單獨訂購。

綜合參數

結構形式 滑閥型

閥位機能 二位五通，三位五通 [中封，中泄，中壓]

材料 鋁閥體、閥芯和氣路板，工程塑料端蓋，丁腈橡膠密封件

接口 M5

工作溫度 0 ÷ 50°C

介質 經過濾的壓縮空氣（過濾精度 5 μm 或更小），無需油霧潤滑。

如果使用油霧潤滑，應不間斷地使用油霧潤滑（TJ使用 ISO VG32 潤滑油）

電壓 見代號一覽

電壓允差 ± 10%

功率消耗 1 W

絕緣等級 F

防護等級 IP50

規格 10.5 二位五通氣控閥（單穩式）

注：先導壓力不應于工作壓力。

規格 10.5 二位五通氣控閥（雙穩式）

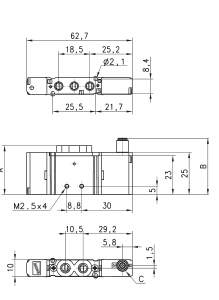

尺寸表

型號 A B C 接口 1-3-5 接口 2-4 小先導壓力 工作壓力 公稱流量（Nl/min）

E521-33 29 33.4 ? 3 M5 M5 1 -0.9 ÷ 7 200

E521-C33 29 39.1 ? 4 M5 M5 1 -0.9 ÷ 7 200

用于管式連接的閥。

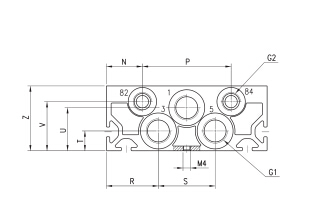

此類型氣路板帶有公共進氣口 1 和公共排氣口 3

和 5（見下圖中 G1 尺寸），另有兩個公用的先導排

氣口 82 和 84（見下圖 G2 尺寸），也可按用戶要求

提供帶外部先導供氣口 G3 的氣路板。

氣路板安裝支架

用于安裝在 DIN EN 50022（7.5x35x1）導軌上。

注：一對安裝支架和 2 個安裝螺釘配套供應。

閥用水平安裝支架

適用于管式連接的閥。

注：與 2 個安裝螺釘配套供應。

閥用垂直安裝支架

適用于管式連接的單穩式閥。

注：與 2 個安裝螺釘配套供應。

氣路遮蓋板

適用于管式連接閥的氣路板。

注：與 2 個安裝螺釘和 1 個接口密封墊配套供應。

適用于板式連接閥的氣路板。

注：與 2 個安裝螺釘和 1 個接口密封墊配套供應。
