FESTO比例方向控制閥選型參數，161878 KMPPE-B-5

工作原理

伺服氣動驅動技術

定位和 Soft Stop 應用作為 CPX

電氣終端的完整組成元件 –

模塊化外圍系統，用于分散式自

動控制任務。

模塊化的結構可以根據應用場合

幾乎以任何方式將閥、數字量輸

入和輸出、定位模塊和終端定位

控制器組合到電氣終端 CPX 上。

YS：

? 氣動元件和電氣元件 – 在一個

平臺上定位和控制

? 創新的定位技術– 活塞桿氣

缸、無桿氣缸、旋轉氣缸

? 通過現場總線驅動

? 遠程維護、遠程診斷、網絡服

務器、,SMS 和電子郵件警報都

可通過 TCP/IP 協議實現

? 模塊可快速更換和擴展，無需

更改配線

自由選擇：

控制定位和力、直接驅動或從

64 組可配置定位記錄中選擇。

希望得到更多：

用于切換到下一組定位記錄的

可配置功能可在定位控制器

CPX-CMAX 內實現簡單的功能性

順序。

一切都可識別：

自動識別功能通過在 CPX-CMAX

控制器上的設備數據識別每個

工作站。

還包括：

定位控制器 CPX-CMAX 的功能范

圍包括通過比例閥方向控制閥

VPWP 驅動一個制動或夾緊裝

置。

多 7 個模塊 (max. 7 個軸) 可

平行工作，且互相之間獨立。

通過 FCT (Festo 配置軟件) 或現

場總線進行調試：

無需編程，只需配置。

YS：

? 靈活性更佳

? OEM 廠商簡單易用– 還可

通過現場總線調試

? 安裝簡單，調試快速

? 經濟

? 可以在自己的 PLC 環境中

對系統進行編程

定位控制器 CPX-CMPX 技術參數

氣缸機械擋塊之間高速行程，

緩和停止，對終端位置不會造

成沖擊。

通過控制面板、現場總線或手

持式設備可快速調試。

減少停機時間。

安裝使用

控制器 CMPX 還可通過比例閥

方向控制閥 VPWP 驅動一個制

動或夾緊裝置。

取決于所選的現場總線， CPX

電氣終端多可控制 9 個定位

控制器。

所有的系統數據都可通過現場

總線讀寫，例如中間位置。

YS：

? 靈活性更佳

? OEM 廠商簡單易用– 還可

通過現場總線調試

? 安裝簡單，調試快速

? 經濟

—循環速度多可提高 30%

—大大減少系統振動

? 大大降噪音水平，改善工

作環境

? 擴展診斷功能有助于減少機

器的維修時間

比例方向控制閥 VPWP Technical data
7

三位五通比例方向控制閥用于

Soft Stop 和氣動定位的應用場

合。

完全數字化 – 帶集成壓力傳感

器、新診斷功能。

規格：4, 6 和 8.

流量：350, 700 ... 1,400 l/min

帶開關輸出，用于驅動制動裝

置。

不同顏色的進氣口。

預置電纜不會發生故障，

可快速連接至 CPX-CMPX 和

CPX-CMAX 控制器。

YS：

? 安裝簡單，調試快速

? 采用新的診斷功能，減少系

統停機時間

? 帶開關輸出，用于驅動制動/

夾緊裝置

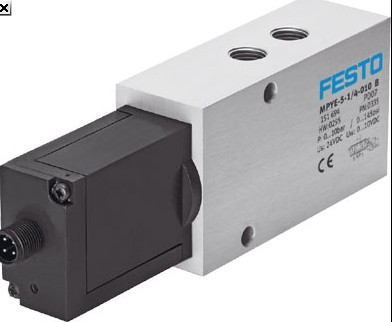

產品圖片
