寶帝兩位三通電磁閥應用指導,134328
工作原理
免維護轉動銜鐵技術
防震線圈
適用于腐蝕性堿液和酸液
手動開關結構堅固、使用方便
0121閥是一種直接作用的、媒體分離的閥門
旋轉電樞閥門。它是可用的
3/2,2/2-way版本。
3/2-way版本,
它可以用作分配器或混合器
閥門。各種隔膜材料組合
操作方法根據需要而定
在應用程序上。
住房提供
包括不銹鋼(316L),聚四氟乙烯,和
PVC版本。螺線管線圈是模制的
具有耐化學腐蝕的環氧樹脂。
0121年是
為調試配備手動過載裝置
和測試。減少能源需求,
所有的線圈都可以通過電子方式發送
功率減少或作為一個沖量版本。
的
開關狀態可以用位置指示
反饋作為二進制或NAMUR信號。
與插頭相結合符合
這種閥門滿足A型閥門的要求
防護等級IP65/67 -與
不銹鋼或塑料外殼NEMA 4X級
孔DN2.0 8.0
提供建筑材料聚四氟乙烯
PVC耐(acc。DIN 8062,8061)
頁
(Polypropylen)
PVDF
不銹鋼1.4401
密封材料FKM / FFKM / EPDM
媒介
對于FKM
對于FFKM
對三元乙丙橡膠
氧化酸和物質,
添加添加劑的熱油,
鹽解決方案、廢氣
腐蝕性液體,熱空氣,熱油,芳香劑,醚類,以斯帖,
酮(請注意伯克特化學電阻圖)。
堿性,酸達中等濃度,堿性洗滌-
和漂白堿液
所有材料如需詳細信息請咨詢電阻
圖表
介質溫度對身體
材料PVDF奧得河頁
三元乙丙橡膠:-
30 + 70°C
FKM:-10 + 70°C
FFKM:-10 + 70°C
介質溫度對身體
材料聚四氟乙烯或弗吉尼亞州
三元乙丙橡膠:-30 + 90°
C
FKM:-10 + 90°C
FFKM:-10 + 90°C
介質溫度對身體
PVC材料
三元乙丙橡膠:-30 + 50°C
FKM:-10 + 50°C
FFKM:-10 + 50°
C
環境溫度較大值。+ 50°C
粘度馬克斯。37平方毫米/秒
電壓24v 50hz;110 V 50赫茲;230 V 50赫茲;120 V 60赫茲;
240 V 60赫茲;
12 V直流;24 V直流;
(進一步電壓請求)
電壓公差+ / - 10%
騎自行車速度較大。100年與AC /分鐘
max。UC(大容量電子)
10/min
VA的占空比為
占空比為PVDF、PP和
聚四氟乙烯
40% ED(60%間歇操作)在10 min bei 8wversion
ED為5 w型
或大容量電子
PVC占空比10% ED(10分鐘)
高容量電子版本 ED
我們繼續
電路功能
2/2的方式直接的
電磁閥,通常
關閉
B 2/2直接的方式
電磁閥,通常
開放
C 3/2直接的方式
電磁閥,通常
關閉
D 3/2直接的方式
電磁閥,通常
開放
e3 /2混合螺線管
閥
F 3/2直接的方式,
配電磁閥
T 33/2直接的方式
電磁閥、流量
方向可選
2(一個)
1(P)
2(B)
1(P)
2(一個)
1(P)3(右)
12
2(B)
1(P)3(右)
1
0121為直動式、介質隔離的轉動銜鐵電磁閥。兩位兩通和兩位三通式。兩位三通式可用作分配閥或混合閥。
根據不同的應用,可以選擇各種膜片材質和工作方式。閥體材質為不銹鋼(316L)、PTFE、和 PVC。
電磁線圈采用耐化學腐蝕的環氧樹脂封裝。0121 型配備了手動開關,可用于調試和測試。如有節能要求,所有線圈都可提供節電式,或脈沖式。
開關狀態可以通過位置反饋以二進制或NAMUR信號顯示。與 DIN EN 17301-803 A 型電纜插頭配套,該閥的安全防護等級為 IP65/67,不銹鋼或塑料閥體式 NEMA 4X。
直動式介質隔離電磁閥,較大通徑 DN 8

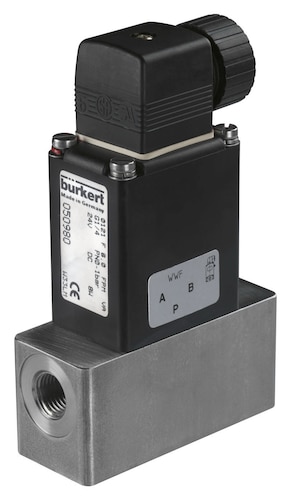

產品圖片
