歐姆龍G3TA-OD201S DC12固態繼電器質保一年

技術數據：

輸入額定電壓 DC12V

使用電壓范圍 DC9.6～13.2V

輸入阻抗 3.6kΩ±20%

耐沖擊 1000m/s**2

端子結構 插入式端子

安裝方法 插座

動作電壓 DC9.6V以下

2ms以下

復位電壓 DC2V以上

2ms以下

絕緣方式 光電耦合器

額定負載電壓 DC48～200V

環境溫度范圍 使用時: -30～80℃

保存時: -30～100℃

（無結冰、結露）

環境濕度范圍 使用時: 45～85%RH

（無結冰、結露）

動作時間 2ms以下

負載電壓范圍 DC48～200V

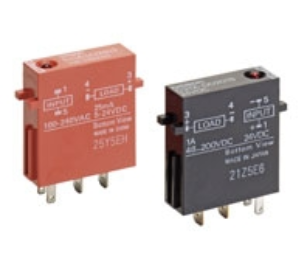

參考圖：

選型方法：

各種負載浪涌特性對固態繼電器SSR的選擇

被控負載在接通瞬間會產生很大的浪涌電流，由于熱量來不及散發，很

護型(選擇繼電器應選擇產品輸出保護,內置壓敏電阻吸收回路和RC緩沖

器,可吸收浪涌電壓和提高 dv/dt耐量）；也可在繼電器輸出端并接 RC

可能使SSR內部可控硅損壞,所以用戶在選用繼電器時應對被控負載的浪下)。

過流、過壓保護措施

在繼電器使用時，因過流和負載短路會造成SSR固態繼電器內部輸出可

控硅一直損壞 ,可考慮在控制回路中增加快速熔斷器和空氣開關予以保

涌特性進行分析,然后再選擇繼電器。使繼電器在穩態工作前提下

能夠承受這個浪涌電流，選擇時可參考表2各種負載時的降額系數(常溫

吸收回路和壓敏電阻(MOV)來實現輸出保護。選用原則是220V選用

500V-600V壓敏電阻，380V時可選用800V-900V壓敏電阻。

型號：

3G3RV-PFI3010-SE

3G3RV-PFI3018-SE

3G3RV-PFI3035-SE

3G3RV-PFI3060-SE

R88A-CRWA005C-DE

R88A-CRWA010C-DE

R88A-CRWA015C-DE

R88A-CRWA020C-DE

A7PH-203

A7PH-206,

A7PH-207,

A7B-M-1 -COUPLE-

A7B-C

A7B-CP

A7BL-206-1

A7BS-206-PM-1

A7BS-203-1

A7BS-206

A7BS-206S

A7BS-207

A7BS-207-S

3G3RV-PFI3170-SE

3G3RV-PFI3200-SE

R88A-CAWB003S-DE

R88A-CAWB005S-DE

R88A-CAWB010S-DE

R88A-CAWB015S-DE

R88A-CAWB020S-DE

R88A-CAWB003B-DE

R88A-CAWB005B-DE

R88A-CAWB015B-DE

R88A-CRWA003C-DE

A7CN-2M-1+

A4E-C211HS

A4E-B200VS

A4E-B200VA

A3SJ-5060

A3SJ-5803

A3SJ-8010

A3SJ-8050

A3SJ-90A1-24EG

SLL-28

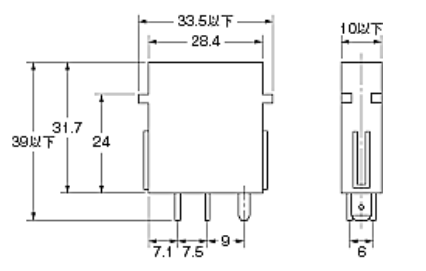

尺寸圖：
