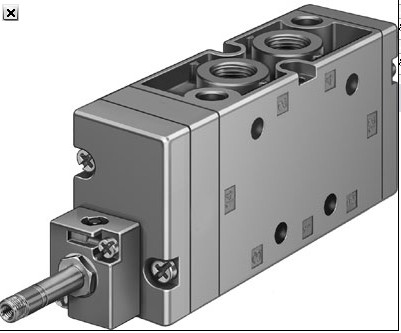

不帶電磁線圈和插座的電磁閥/費斯托FESTO功能結構MFH-3-1/4-S

企業QQ:2880626084

手機；15308039094（微信）

電話：028-84634436-8005

郵箱:15308039094@163.com

聯系人;馮嬌

網址：http://www.shan-rong.net/

產品信息：

特別牢固的提動閥結構，用于所有兩位三通、兩位五通閥

氣控或電控，帶F型電磁線圈

大流量，可達7,500 l/min

連接螺紋尺寸 G
, G, G 和G

用空心螺栓可集成在PAL 或 PRS氣路板上

通過zhuanliU形圈及伺服控制優化切換時間

VL/O-3-… MFH-3-… , MOFH-3-… MFH-3-…-S

取決于所選的接口：

常閉或常開

MFH-3-… 常閉

MOFH-3-… 常開

可通過旋轉蓋板下面的密封件來轉換閥的功能。

該閥可在0到 8 bar的壓力范圍

內使用，也可用作 MOFH （常開），帶單獨先導氣口。

技術規格：

閥規格 30.5 mm

寬度 30.5 mm

標準額定流量 800 l/min

工作壓力 -0.95 ... 10 bar

設計結構 提動閥座

復位類型 機械彈簧

防護等級 IP65

c UL us - Recognized (OL)

額定尺寸 7 mm

寬度尺寸 32 mm

排氣功能 可節流

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

耐腐蝕等級 CRC 1 – 腐蝕影響

儲藏溫度 -20 ... 60 °C

介質溫度 -10 ... 60 °C

先導介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

環境溫度 -5 ... 40 °C

產品重量 320 g

電連接 通過 F 線圈, 必須另行訂購

安裝類型 可選

在氣路軌上

帶通孔

先導排氣口82 M5

先導氣口12 M5

氣動連接, 氣口 1 G1/4

氣動連接, 氣口 2 G1/4

氣動連接, 氣口 3 G1/4

材料備注 符合 RoHS

密封原則 軟性

裝配位置 任意

手控裝置 位置鎖定

先導類型 由先導控制

先導氣源 外置的

流動方向 可反向

可自由交疊 否

先導壓力 1 ... 8 bar

切換時間，關閉 29 ms

切換時間，打開 10 ms

邏輯為0的較大正向測試脈沖 2,200 μs

邏輯為1的較大負向測試脈沖 3,700 μs

線圈的特性參數 參見電磁線圈，需單獨訂購

不帶電磁線圈和插座的電磁閥/費斯托FESTO功能結構MFH-3-1/4-S
