PHOENIX菲尼克斯3281107直通式接線端子詳解

YS：

采用彈簧螺釘連接方式，可方便地連接環形電纜端頭；內置螺釘鎖

提供各種不同的接線點標識，布線更清晰

采用統一的CLIPLINE complete系統附件，降物流成本

緊裝置，免維護

采用節省時間的橋接系統，簡化電位分配操作

內置抗震防松保護墊圈，接線點安全

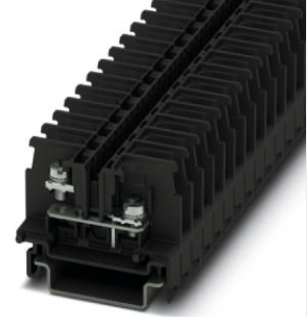

實物圖：

產品參數：

層數

1

連接量

2

電位

1

額定橫截面

2.5 mm2

顏色

黑色

導線橫截面短路測試

2.5 mm2

短時電流

0.3 kA

導線橫截面短路測試

2 mm2

短時電流

0.24 kA

熱測試結果

通過測試

熱敏特征的驗證（針焰實驗）有效耐受期

30 s

擺動，寬帶噪音測試結果

通過測試

絕緣材料

PC

阻燃等級，符合UL 94

V0

額定浪涌電壓

6 kV

污染等級

3

電涌電壓類別

III

絕緣材料組

IIIa

額定條件下的較大功耗

0.77 W

環境溫度（運行）

-40 °C ... 110 °C

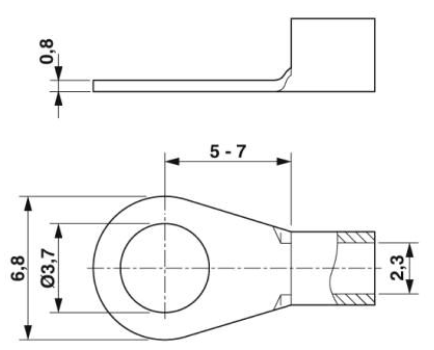

尺寸圖：
