進口新品NUMATICS無桿氣缸,L23BB4520G00040

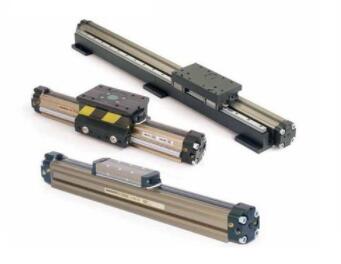

各種無桿氣缸，包括導向和非導向型。擠壓鋁桶或磁耦合不銹鋼

產品介紹：

專為設計而設計

自動化閥門操作。雖然這種設計被廣泛使用

在整個刀閘行業中，它也可以用于

各種需要中等負荷氣動的應用

驅動。

一個管子

經過珩磨和鍍鉻（在I.D.上）鋼管是標準配置

1-1 / 2“ - 6”和8“ - 14”孔。

復合管是7“和16” - 24“孔的標準配置

缸。我們的復合管是一種堅固的材料，重量很大

比傳統的金屬材料少。復合材料和鋁

管道也是1-1 / 2“ - 6”和8“ - 14”孔的選項。

B - 端蓋

標準KG系列端蓋經過加工

來自方鋼塊。圓柱體涂漆

黑色琺瑯彩繪。請注意，黑色琺瑯漆是

標準和黑色環氧樹脂涂料是一種選擇。

活塞配合表面（兩端）上的凹槽能夠實現

空氣可以在更大的活塞區域工作，輕松脫離

（即使在兩端）。

C - 桿襯套

1-1 / 2“ - 14”孔有一個燒結的青銅襯套。

16“ - 24”孔有一個可拆卸的660青銅襯套。

D - 桿密封

丁腈棒/刮水器是1-1 / 2“ - 14”孔的標準配置。

丁腈橡皮圓唇形密封是16“ - 24”孔的標準配置。

E - Rod Wiper

標準腈棒刮水器/桿密封組合是

標準1-1 / 2“ - 14”孔。一個單獨的聚氨酯棒擦拭器

16“ - 24”孔的標準。

F - 活塞桿

高強度鋼（小產量為100,000 psi）活塞桿有

地面，拋光和鍍鉻表面。這個表面

為桿襯套和密封件提供長的使用壽命。

G - 拉桿

拉桿較大屈服于100,000 psi小屈服鋼

掌握權力。大多數是滾壓成型，具有優異的強度和

訂婚。

H - 活塞密封

活塞密封1-1 / 2“ - 8”孔是丁腈橡膠O形圈密封。

丁腈唇密封是10“ - 24”孔的標準配置。

我 - 活塞

堅固的鋁合金活塞堅固耐用。

1-1 / 2“ - 14”孔：6061-T6鋁制活塞。

16“ - 24”孔：A36鋼活塞。

J - 管端密封

管端密封件是壓縮型的并且可重復使用。

K - 港口

我們增強的端口設計使氣缸更加工作

有效率的。通過使用的加工深度和工具

形狀，我們能夠平滑流入和流出的流動路徑

圓筒。

標準規格：

?孔徑從1-1 / 2“到24”

?活塞桿直徑從5/8“到3-1 / 2”

?較大額定壓力為150 psi空氣

?標準溫度-10°F至165°F（-23°C至74°C）

?可選溫密封-40oF至+165oF

（-40oC至+74oC）

?可選FKM密封件0oF至+400oF（-17oC至+204oC）

進口新品NUMATICS無桿氣缸,L23BB4520G00040
