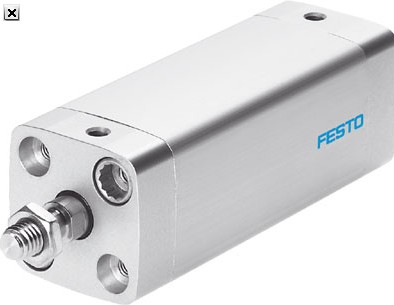

德國FESTO 緊湊型氣缸，DFM-50-200-B-P-A-KF

產品介紹：

比標準中的派生型更多

缸徑： 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 mm

行程： 1 ... 500 mm

輸出力：51 ... 7363 N

雙作用

固定/自調式緩沖

越標準 的性能 便利

? 緊湊型氣缸系列 ADN/AEN

符合標準 ISO 21287

? ADN/AEN 派生型眾多，其結構

緊湊，應用廣泛，因而與眾不

同

? 得益于模塊化產品系統，可根

據個性化需要配置派生型

? 集成緩沖，用于吸收殘余能量

? 具有非同一般的緩沖特性以及

的摩擦系數，使用壽命長

? 易于安裝，安裝附件齊全，可

用于幾乎任何一種安裝形式

? 派生型眾多，靈活性較佳

? 用接近開關電子式感測位置

? 優化的制造工藝，采用zhuanli技

術，在氣缸領域有著 40 多年

的積累，成就了 Festo 和 ADN/

AEN 這對好組合

安裝方式選項 ISO 21287 和 ISO 15552 之間規格比較

通過通孔螺絲 直接安裝

? 與 ISO 15552 標準相比，多

可節省空間 50%

緩沖形式 ISO 21287 和 ISO 15552 標準緩沖能力

緩沖 P 緩沖 PPS

工作方式：

? 該氣缸配備塑料彈性緩沖墊

工作方式

? 該氣缸配備自調節氣動緩沖

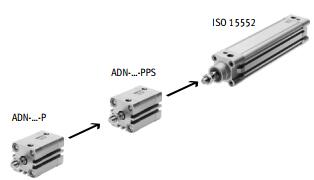

就緩沖能力而言，緊湊型氣缸

ADN-…-PPS 填補了 ADN-…-P 和

ISO 15552 標準氣缸之間的空

白。

應用：

? 小負載

? 速

? 緩沖能力小

? 更大的負載

? 更高的速度

? 更大的緩沖能力

ADN-…-P

ADN-…-PPS

ISO 15552

YS：

? 無需調節

? 節省時間

? 無需調節

? 緩沖能力較高四倍于 ADN-…-P

? 節省時間

? 降噪音

S1 加強型活塞桿 提高側向力。所能吸收的側向力是一個基本型氣缸的數倍

S2 雙端活塞桿 用于兩端工作，推進和返回行程的力相同，用于安裝外部擋塊

S6 耐高溫密封件 較高耐受 120 °C

S10 活塞速恒速運動（慢速） 適用于以恒定、無抖動的速度慢速在氣缸的整個行程內運動。

密封件含硅油（含油漆濕潤缺陷物質）

S11 摩擦 特殊密封件可大大減少系統磨損。就等于大大降了響應壓力。

密封件含硅油（含油漆濕潤缺陷物質）

S20 雙端中空活塞桿 用于供給真空、小部件、介質等

K2 加長活塞桿外螺紋 –

K5 特殊活塞桿螺紋 公制標準螺紋符合 ISO

K8 加長活塞桿 –

K10 順滑陽極氧化鋁活塞桿 專用于焊接環境:

– 防焊渣

– 工作負載小

– 與鋼相比，表面硬度更高

– 使用壽命長

KP 帶夾緊裝置 活塞桿集成夾緊裝置

EL 帶終端位置鎖 正鎖定終端位置，作為掉落保護。如果出現壓降，活塞桿被固定在

終端位置，防止掉落

Q 方形活塞桿 抗扭轉。用于正確方向進給

R3 高耐腐蝕等級 氣缸所有外表面符合耐腐蝕等級 3，符合 Festo 標準 940 070。

活塞桿采用耐腐蝕和耐酸的鋼

R8 防塵（刮片密封件） 氣缸配備了電鍍硬鉻的活塞桿和剛性刮片密封件，防護干燥多塵介

TL 外加銘牌 光雕銘牌。更換時易于識別，尤其是在惡劣工況中使用多年后
