DG17V-3-6N-6美國EATOH流量分配器介紹

重要參數：

額定輸入流量 75.7 L/min. [20 G.P.M.]

額定壓力 172.4 bar [2500 PSI]

在56.8 L/min. [15 G.P.M.]輸入

下通過閥的較大壓降 4.0 bar [48 PSI]

較大控制流量 36.0 L/min. [9.5 G.P.M.]

控制流量調整范圍 5.7 L/min. [1.5 G.P.M.]

至 36.0 L/min. [9 .5 G.P.M.]

溢流閥設定值 151.7 bar [2200 PSI] @

36.0 L/min. [9.5 G.P.M.]

質量 2.04 kg. [4.5 lbs.]

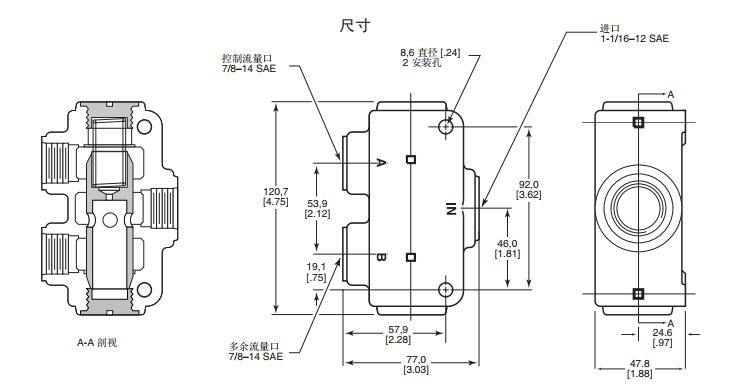

噴漆 底漆

32306-DAA 32306-DAB 32306-DAC 32306-DAD 32306-DAE 32306-DAF 32306-DAG 32306-

控制流量設定值 3.7 [1] 11.4 [3] 18.9 [5] 26.5 [7] 34.1 [9] 41.6 [11] 49.2 [13] 56.8 [15]

能夠用于開式中位

閉式中位或負載傳感系統。在開式中位系

統中使用定量泵，或在閉式中位系統中使

用壓力補償泵，提供許多負載傳感系統的

特征。多余流量可用于輔助回路。

優先閥的大小是根據較大泵輸出流量下的

設計壓降和優先流量要求來考慮的。較

控制壓力必須足夠的轉向流量而且必

須和轉向控制單元匹配。動態信號優先閥

必須用于動態信號轉向控制單元。

要求先導管路從轉向控制單元中的可變控

制節流口傳感下游壓力。它由通向優先控

制閥芯對側的內部通道來平衡。如果在優

先閥的 CF 口和轉向單元的 P 口之間的管

路中有明顯的壓降(在較大轉向流量下)，

圖形符號

LS CF EF

動態信號

LS CF EF PP

靜態信號帶外部先導

LS CF EF

靜態信號

必須使用更高的控制壓力或者動態信號轉

向單元和優先閥。另一種方案是使用外部

PP 先導選項，使先導管路盡可能近地連

接轉向單元。總體系統性能取決于仔細考

慮選擇的控制壓力和 CF 管路中的壓降。

伊頓提供二種型式的負載傳感信號系統：

靜態和動態。

靜態：用于響應或回路穩定性不成問題的

傳統應用場合。負載傳感先導管路應當不

過 2 m [6 feet]。

動態：動態信號系統提供幾個，包括

更快的轉向響應，改善了寒冷氣候下的起

動性能和提高了對于較優系統性能的

性以及穩定性。此外，它減小了通過轉向

單元(輪反沖)的反向流動，這就能夠去除

進口單向閥。這種設計通過由節流口規格

確定的“增壓比”來提高 CF 彈簧差異。

優先(CF)回路先導溢流閥必須在設定

起碼高于較高轉向壓力要求 20 bar [290

PSI] 當達到 CF 溢流設定值時，除了溢流

閥少量先導流量外，所有流量將直接進入

多余流量(EF)回路。優先閥的上游要求有

泵的壓力補償器或主溢流閥。壓力補償器

或主溢流閥的設定必須起碼高出
