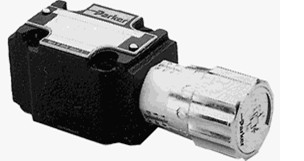

D1VW20DNYW71，派克溢流閥技術指導

特點：

? 閥門運行時，壓力設定值可在外部調整。多彈簧范圍提供更大的系統靈敏度和增強的性能。

? 捕捉模制座椅設計是吹氣和防碎片。

? 帶有正向閥桿回縮的手動控選項可用于高達1500 psig（103 bar）的壓力。

? 此選項允許用戶在保持預定的開啟壓力的同時釋放上游壓力。

? 顏色編碼的彈簧和標簽表示彈簧的開裂范圍。

? 鎖定線功能可確保給定的壓力設置

? 背壓對開啟壓力的影響小。

溢流閥用于當進口壓力過關閉閥口的彈簧力時，出口回路打開，則允許流體流過閥。壓力范圍在 0.7-400 bar。

溢流閥是特殊的，因?yàn)樗鼈兗忍峁洪y門線路(RL4)又提供高壓閥線路(RH4)，它們都有共同的設計:當上游壓力過彈簧施加的閉合力時，下閥桿打開，油液允許流過閥門，而流過閥門的壓力隨著上游壓力的增加而成比例地增加，這些溢流閥的工作壓力為1-25 psig，壓力系統高達 5,000-6,000 psig，高度可見的顏色編碼閥門上的標簽表示閥門中包含的相關裂紋壓力彈簧。

為了幫助安裝人員，提供這些閥門的密封材料是很廣泛的。從-70°F的乙烯丙烯橡膠到400°F的碳氟橡膠，這些溢流閥可以滿足多種應用。

? 化學品

? 石化

? 油和氣

? 研究

? 過程控制線

? 研究設備

? 監控線

規格型號：

備用墊圈材料 聚四氟乙烯

較大操作壓力（PSI) 350, 750, 1500, 2250, 3000, 4000, 5000, 6000, 25, 50, 51, 52, 53, 54, 100, 150, 225, 400

較高操作溫度（C) 204, 135, 107, 121, 93

小操作溫度（C) -23, -57, -34, -43, -29

較高操作溫度（F) 400, 275, 225, 250, 200

小操作溫度（F) -10, -70, -30, -45, -20

較大流量系數（CV) 0.41, 0.75

連接尺寸 1/4", 6 mm, 8 mm

連接尺寸2 1/4", 6 mm , 8 mm

連接器1類型 雙卡套壓力接頭，單卡套壓力接頭，NPT M 級, NPT F 級, BSP（英國標準管螺紋） F 級, BSP M 級

連接器2類型 雙卡套壓力接頭，單卡套壓力接頭，NPT M 級, NPT F 級, BSP（英國標準管螺紋） F 級, BSP M 級

包裝材料 氟碳橡膠、 乙丙橡膠、 丁腈橡膠、 氯丁橡膠，高度氟化碳氟化合物橡膠

驅動 標準，手動優先

開啟壓力(PSI) 50 - 350, 350 - 750, 750 - 1500, 1500 - 2250, 2250 - 3000, 3000 - 4000, 4000 - 5000, 5000 - 6000, 10 - 25, 25 - 50, 50 - 100, 100 - 150, 150 - 225, 225 - 400

材料 316 不銹鋼
