德國BALLUFF光柵技術指導，BES M12MI-PSC40B-S04G

我們的光柵特別適合于測量大面積、清點零件、探測堆垛高度 (例如紙垛) 或測量貨盤高度。因此它們優于通常只能逐點探測的傳統對射型傳感器。巴魯夫光柵具有一個開關輸出端 (例如用于清點) 和一個用于測量任務的模擬輸出端。

技術規格：

型號系列1-010

尺寸22 x 150.1 x 43.2 mm

有效長度AL 1100 mm

接口模擬，電壓 0…10 V

PNP 常開觸點 (NO)

工作原理光柵

光學工作原理對射型傳感器

光束特性發散

光線類型紅外線

作用范圍0...2.1 m

接口接插件，M12x1.接插件

外殼材料鋁

感應面材料PMMA

工作電壓Ub20...28 VDC

/符合標準CE

顯示 輸出功能 - LED黃色

LED綠色：工作電壓

故障 - LED綠色，舊

穩定 - LED綠色

EN 60068-2-27，沖擊 半正弦，30 gn，11 ms，3x6

EN 60068-2-6，振動 55 Hz，振幅0.5 mm，3x30

min

污染程度 3

環境溫度 0…55 °C

防護等級 IP65

余波，較大 (Ue的百分比) 15 %

關閉延時toff，較大 2 ms

工作電壓Ub 20…28 VDC

應用分類 DC -13

開關頻率 250 Hz

接通延時ton，較大值 2 ms

測量工作電壓Ue DC 24 V

測量工作電流Ie 100 mA

反極性保護 是

接口 接插件，M12x1.接插件

接口2 M12x1

短路保護 是

防止出現混淆 是

功能原理 光柵

型號系列 1-010

基本標準 IEC 60947-5-2

形狀 六面體

接口90°

許可/一致性 CE

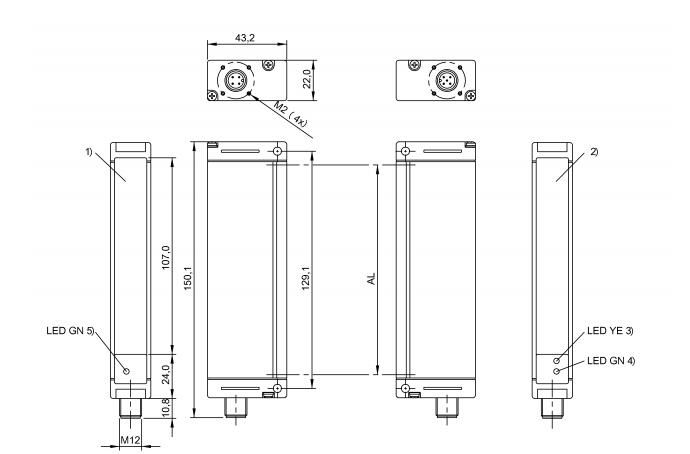

1) 有效面

2) 有效面

3) 輸出功能

4) 穩定性/故障

5) 工作電壓
