●采用全樹脂一體成型主體。

●結構簡單瞬間組裝實現短交貨期。

●新增LED指示燈及插入式插頭

●所有接頭內置型，適用于從小直徑到φ 80左右的氣缸控制。

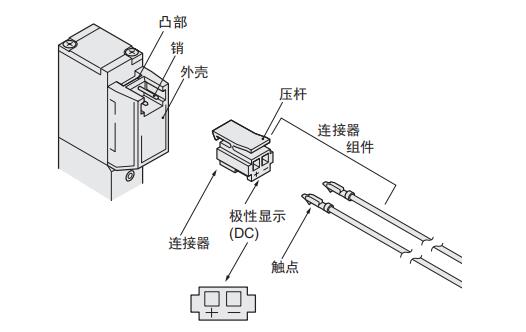

插入式插頭的拆裝

請用手指夾持插頭將其插入插座，直至壓桿的卡爪勾住插頭外殼的凸部

時，安裝即完畢。

如需拔出插頭，請先同時抓住壓桿與插頭本體，然后將壓桿的搭鉤與外

殼的凸部分開并拔出。

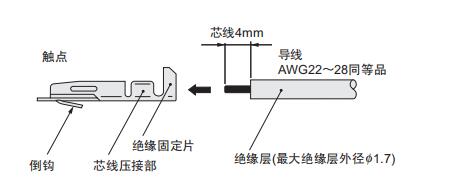

導線與觸點的壓接

如需進行導線與觸點的壓接，請先剝?nèi)?mm導線頭的絕緣層，再將觸點

插入并壓接。此時，請注意不要使絕緣部分接觸到芯線的壓接部。

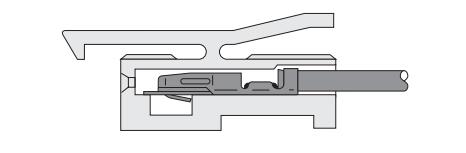

觸點與插頭的拆裝

將附帶導線的觸點塞入插頭的□孔，觸點的倒鉤將鉤住插頭并予以固定。

請輕輕拉一下導線，確認不會輕易脫落。

用尖頭形物體(小螺絲刀等)將倒鉤由觸點側面的長方形孔向上壓，同時

拉拽導線，即可拆除。

技術規格：

項目 型號 IBZR8-4E1 IBZR8-4E2

位置數 2位

氣口數 5

閥功能 單電磁線圈 雙電磁線圈

使用流體 空氣

動作方式 內部先導式

流量特性 音速傳導C dm3

/(s·bar) J42：0.8、J62：1.6、J82：2

有效截面積〔Cv值〕注1

 mm2 J42：4〔0.22〕、J62：8〔0.44〕、J82：10〔0.56〕

配管連接口徑 供氣口φ 10、出氣口φ 4、φ 6、φ 8

加油 不需要

使用壓力范圍 MPa 0.2～0.7

耐壓 MPa 1.05

使用溫度范圍(環境及使用流體) °C 5～50

響應時間注2 ON／OFF時 ms 15/30以下 30以下

較高動作頻率 Hz 5

耐沖擊 m/s2 294.2

安裝方向 自由

型號 質量

IBZR8-4E1 -J42：59、-J62：60、-J82：63

IBZR8-4E2 -J42：75、-J62：75、-J82：78

IBZR8Z-E(尾端模塊) 81

使用電壓范圍 V 21.6～26.4(24±10％)

電流值(施加額定電壓時) mA 23

耗電量 W 0.55

允許電路泄漏電流 mA 1.0

絕緣種類 B種

絕緣電阻注 MΩ 100以上

LED指示燈顏色 紅

防電涌措施(標準配置) 防過壓二極管

注：DC500V兆歐表測量值。
