DGMFN-3-X-A2W-B2W-41DN6,美國威格士液壓馬達特點
查林液壓馬達設計靈活,適應性強。所有的盤配流馬達其以下特征都有不同選擇:
● 排量
● 輸出軸
● 無輸出軸和軸承 (無軸承馬達)
● 油口
● 安裝法蘭
● 其他特征

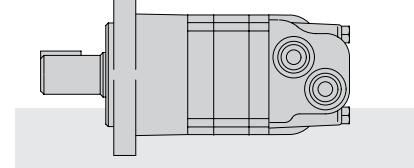

標準馬達法蘭安裝盡可能靠近驅動軸。在這種類型的安裝中,馬達輸出軸可以靠近負載。這種安裝法蘭也適配于多種標準齒輪箱。

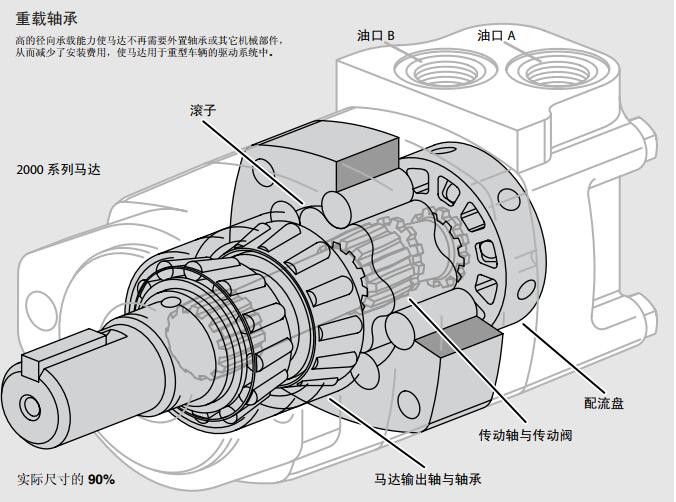

工作原理:
具有滾子的馬達能提供較高的啟動與運
行扭矩,滾子減少了摩擦,因而提高了效
率,即使在很的轉速下輸出軸也能產生
穩定的輸出。通過改變輸入輸出流量的方
向使馬達迅速換向,并在兩個方向產生等
值的扭矩。各系列的馬達都有各種排量供
選擇,以滿足各種速度和扭矩的要求。
技術參數;
? 80 [ 4.9]
? 490 [29.8]
? 4 螺栓孔,(無軸承),止口直徑 101,6 [4.00],螺栓安裝孔直徑 13,59 [.535],孔分布圓直徑 127,0 [5.00]
? 4 螺栓孔,止口直徑 82,5 [3.25],螺栓孔直徑 13,59 [.535],孔分布圓直徑 106,4 [4.19]
? Viton 密封件
? 直徑 1-1/4 英寸,直軸,平鍵,端部有 3/8-16 的螺紋孔,有效配合長度 47,3 [1.86]
? 160 [ 9.6]
? 100 [ 6.2]
? 130 [ 8.0]
? 195 [11.9]
? 245 [14.9]
? 305 [18.7]
? 395 [24.0]
? 4 螺栓孔,(輪式),止口直徑 107,9 [4.25],螺栓孔直徑 13,59 [.535],孔分布圓直徑 147,6 [5.81]
? 4 螺栓孔,(標準),止口直徑 82,5 [3.25],螺栓孔直徑 13,59 [.535],孔分布圓直徑 106,4 [4.19]
? 2 螺栓孔 (SAE B),止口直徑 101,6 [4.00],螺栓孔直徑 14,27 [.562],孔分布圓直徑 146,0 [5.75]
? 直徑 1 英寸,直軸,平鍵,端部有 1/4-20 的螺紋孔,有效配合長度 38,4 [1.51]
? 直徑 25 mm,直軸,平鍵,端部有 M8 x 1,25 -6H 的螺紋孔,較大配合長度 38,1 [1.50]
? 直徑 32 mm,直軸,平鍵,端部有 M8 x 1,25 -6H 螺紋孔,有效配合長度 56,4 [2.22]
? 直徑 1-1/4 英寸,錐軸,平鍵,帶螺母
? 直徑 1-1/4 英寸,花鍵 14 T,端部有 3/8-16 螺紋孔,花鍵小有效長度 33,0 [1.30],較大配合長度 45,5
[1.79]
? SAE 6B,6 T 花鍵,端部 1/4-20 螺紋孔,花鍵小有效長度 22,8 [.90],較大配合長度為 28,8 [1.13]
? 7/8-14,O-形圈密封油口, O-形圈密封泄油口 7/16-20
? 板式連接,3/8-16 UNC 安裝螺孔 (3),7/16-20 O-形圈密封泄油口
? 板式連接,M10 x 1,5 -6H 安裝螺孔 (3),G 1/4 (BSP) 泄油口
? 1-1/16—12 O-形圈密封油口 (兩油口 180 對置),7/16-20 O-形圈錐口密封泄油口
? 7/8-14 O-形圈密封油口 (后置油口),7/16-20 O-形圈錐口密封泄油口(后端
2000 系列馬達排量 =厘米3 /轉
? 2 螺栓孔,(SAE A)(標準),止口直徑 82,5 [3.25],螺栓孔直徑 13,59 [.535],孔分布圓直徑 106,4 [4.19]
? 直徑 7/8 英寸,13 T 花鍵,花鍵小有效長度為 15,2 [.60],較大配合長度 30,8 [1.21]
? 間隙型定轉子
Viton? 是 Dupont 公司的注冊商標
? 雙速型馬達
