美國VICKERS比例溢流閥主要特點,C5GV-825DN30,35MPa ,380L/min
● 閥設計滯環小,重復性好。
● 自動放氣設計簡化了安裝并一致
的性能。
● 用來控制大流量溢流閥或減壓閥時,
得到較壓力,同時對階躍輸入信號
有快而穩定的響應。
基本特性:
較高壓力. . . . . . . . . . . 350 bar (5075 psi)
較大流量. . . . . . . . . 5 L/min (1.3 USgpm)
安裝面符合 ISO 4401 規格 03
概述
一種電液比例溢流閥,設計成與所加電氣
輸入成比例地調節液壓系統中的壓力。
這種開環單級閥可用來直接控制小流量系
統中的壓力,者用于較大壓力控制閥的先
導控制以及用于壓力控制泵之類的用途。
KCG-3
這種閥響應電磁鐵供電電流的變化,帶有
脈寬調制輸出級和輸出電流控制的單獨的
威格士放大器適用于驅動此型號,見“工
作數據”。
KACG-3

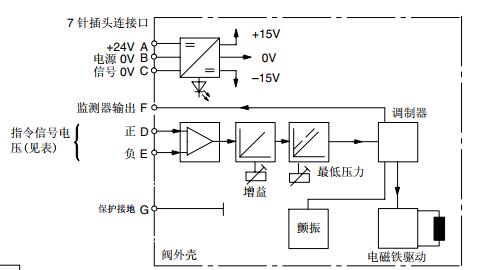

增加一個內置式放大器,使得可以由 0 至
+10V 或 0 至 –10V 的指令信號來控制壓
力。放大器裝在一個堅固的金屬殼體內,
電氣接線通過一個工業用標準的 7 針插
頭。設定調整閥與閥之間有很高
的再現性。
其他型號
關于流量額定值達 400 L/min(106 USgpm)
的比例溢流閥
接線
必須經過裝在放大器上的 7 針插頭來接
線。
TJ的電纜規格是:
動力電纜:
對于 24V 電源
0,75 mm2 (18 AWG) 至 20m (65 ft)
1,00 mm2 (17 AWG) 至 40m (130 ft)
信號電纜:
0,50 mm2 (20 AWG)
屏蔽:
合適的電纜應當是 7 芯,每根信號線有
屏蔽,還有總屏蔽。
