介紹美國SUN電磁操作滑閥方向閥
技術特性 [ - ]

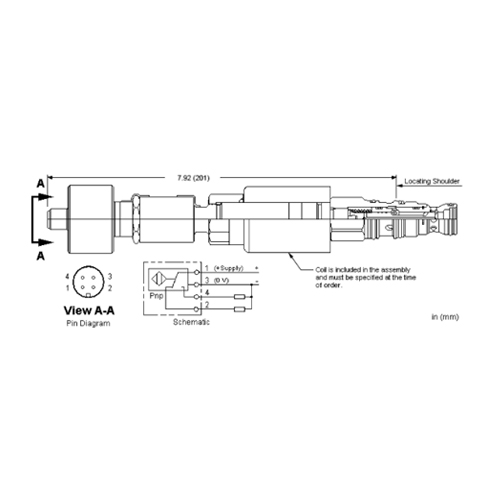

此類2位3通電磁閥為直動式,平衡滑閥結構。位置間的過渡位是關閉的。關閉的過渡位可大大減換向時油液的流失。而這方面在先導控制油路中是非常重要的。位置指示開關用來確認閥處在彈簧偏置位置。
線圈必須與此閥一起訂購。此閥將在出廠前被設定好,現場不可調。如果是裝配需要改變或其它服務,可以將此閥退回到。任何篡改,將違反產品保修條例。
位置指示開關通過CE驗證。
當將此閥安裝進入它的插孔時,需要使用烏鴉腳扳手或相似的工具,因為位置指示開關使深套筒扳手失去效用。
技術數據 [ - ]
注意:技術參數可能因產品配置而不同。請查看產品配置部分。
插孔T-11A
系列1
通流能力45 L/min.
較大操作壓力350 bar
110 SUS (24 cSt)下的較大泄漏80 cc/min.@210 bar
額定響應時間50 ms
切換頻率15,000 max. cycles/hr
銜鐵直徑19 mm
閥頭部安裝六角尺寸22,2 mm
閥安裝扭矩41 - 47 Nm
型號重量0.97 kg.
電磁套筒組件的疲勞強度至5000 psi(350 bar)。
此閥可被直接驅動且不需要小液壓操作壓力。
配置EPDM密封圈的插裝閥可用在磷酸酯液壓油系統。暴露在石油基液壓油或潤滑油脂中會損壞密封圈。
此閥采用濕式銜鐵線圈設計。這意味著銜鐵周圍的工作流體介質將曝露圈所產生熱場中。如果線圈長時間通電,這將是一個影響因素。一些液體,特別是水/乙二醇混合物,會在長時間高溫下分解并形成凡立水,而這將會影響閥的功能。
不同的線圈接頭與電壓選項都是可選的,也同時可選帶或不帶浪涌保護。
線圈的獨特電磁設計使電磁閥有更高的效率,單位瓦特產生高的閥芯驅動力,從而使閥有的切換。
直動閥用于防止過壓,先導閥用于調節壓力。 如果您不確定,請使用直動閥。 Sun的直動式閥門非??焖?,耐臟,穩定且堅固。 Sun的先導式閥門速度適中,它們的壓力升高與流量曲線相比較,并且易于調節。
利用Sun浮動結構減少由于過量安裝扭矩或插孔/插裝閥加工誤差帶來的內部零件粘結的可能性。
