購買美國SUN手持編程器技術數據

技術特性 [ - ]

對于Ｓｕｎ７９０系列可插入式數字比例閥放大器，手持式編程器（ＨＨＰ）可以非常方便地修改設定參數。

通過紅外線適配器與放大器進行通訊，操作方式特別簡單。同時手持式編程器也非常輕便，便于攜帶

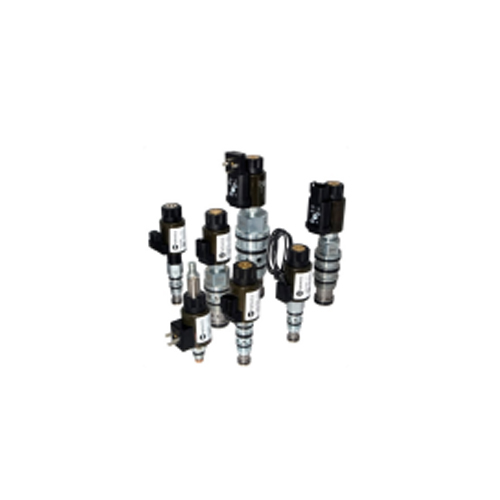

電比例插裝閥

應 用

Sun電比例壓力和流量控制閥在調節范圍內可以提供連續的壓力

以及流量控制。它們非常便于遠程調節，變量調節，以及T8-A控

制方式。和Sun的電磁閥一樣，這些閥都采用了直動式設計。

溢流閥

? Sun電比例先導溢流閥是2口閥，壓力可調。

? 它們有兩種方式可以選擇：標準式以及反向作用式。（對于反

向作用式，隨著信號的增加，壓力減少）

? 一般的流量為0.25gpm（1L/min）。

? 它們允許獨立使用，或者作為先導級控制主閥，允許較大流量

為200gpm（760L/min）。

減壓以及溢流/減壓閥

? 減壓閥一般都是用來對二級回路提供更壓力，而溢流閥一般

都是用來控制主級回路的較大工作壓力。

? Sun三口比例溢流/減壓閥，在溢流功能情況下提供電比例壓

力控制。

? 這些閥有標準式和反作用式兩種。（反作用式是指，隨著信號

的增加，壓力減?。?/p>

? 額定流量為5gpm（20L/min）。

? 如果需要更大的的流量（上至80gpm[320L/min]），可采用先

導級溢流形式，同時配以不同主級的減壓和溢流/減壓閥。

? 如需更快更準確的減壓壓力控制，我們可為其設計更好動態響

應的結構。

? 即使減壓以及溢流/減壓閥是常開形式，但滿負荷的反方向流

量都可使主閥閥芯關閉。這種反向流量作用可以通過增加反向

單向閥克服。

流量控制閥

? Sun二口或者三口的比例流量閥將會根據電信號產生相應的節

流口。

? 這些閥可分為常開和常閉兩種類型。

? 它們具有廣泛流量調節能力，由此可以提供較優解決方案

? 一般較大流量為10gpm（40L/min）

比例控制放大器

? Sun比例放大器是特別針對Sun電比例閥設計的。

? 它們擁有DIN接頭形式和嵌入式兩種。

? 嵌入式等級為IP-69K，德國接頭。

? 兩種形式的放大器都可以很方便地采用Sun手持程序器進行設

置。

設計理念和特性

所有的Sun電比例電磁閥的一般特性：

? 都是直動式，不需要小先導壓力以及先導流量。

? 它們的動作執行都是基于平衡力的設計理念。（電磁力能按比

例地反作用于液壓力）

? 所有的比例螺線管都是按照5000psi（350bar）的標準設計，

所以這些閥的所有口都可以承受5000psi（350bar）的壓力。

? 比例電磁鐵是摩擦力，外推式，濕式電磁鐵的設計。

? 對于液壓沖擊，電磁閥力特性相對穩定。

? 樣本中的性能曲線是在使用以下顫振（PWM）頻率輸入。

? 相關顫振（PWM）頻率為140Hz。 （默認值是指用來

對所有閥而言，用進行同于樣本上性能曲線）

? 閥滯回，在顫振（PWM）下，一般是小于4%。

? 模擬直流電壓信號可以作用于閥。（這種情況下，閥

的滯回將過7%。由于效率，這種情況下將會在傳

送過程中消耗更大的能量，使回路發熱更大。）

? 太顫振（PWM）頻率將會使壓力發生微小抖動（這

種情況可以通過改變顫振頻率后的結果表現加以診
