太陽SUN流量保險閥流量范圍
產品技術特性
流量保險閥用來使液壓驅動器在液壓管路破裂的情況下保持位置。此閥可以讓油液流出或流入驅動器,
但是如果流出驅動器的流量出此閥的設定值,此閥會迅速關閉。注意:因為此閥響應迅速,
此閥對出設定值的任何瞬態流量都很敏感客戶必須設定流量等級。設定流量精度為用戶要求的±10%。
當1口流向2口的流量大于閥的設定值時,閥將會關閉。自會有當1,2口的壓力相等時,閥才可以再次重置。
插孔T-16A
系列3
通流能力95 L/min.
較大操作壓力350 bar
110 SUS (24 cSt)下的較大泄漏65 cc/min.@70 bar
閥頭部安裝六角尺寸31,8 mm
閥安裝扭矩203 - 217 Nm
型號重量0.46 kg.
流量設定必須比系統較大流量還要大25%。用戶必須在訂貨時提供設定流量值。
這種滑閥式結構使得泄漏存在。所以執行器的微動將可能存在。
Sun浮動式的結構可以較大限度地減少由于過大的安裝扭矩以及孔型加工的誤差所造成的干涉現象。
插孔的特點

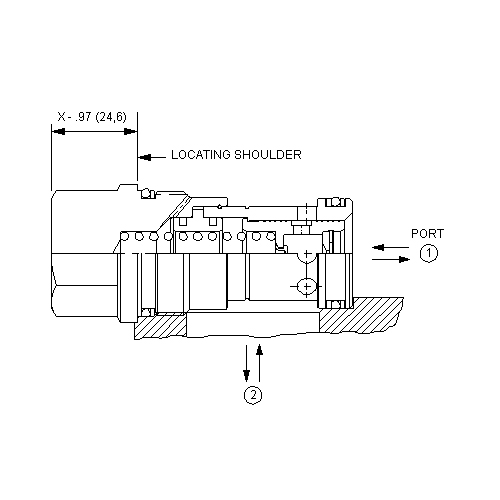

下面內容(對應圖4)詳細說明了Sun插裝閥插孔的特點,以及它們如何配合Sun獨特的活動式設計插裝閥一起工作。
? O型圈導角:在插裝閥被擰入插孔時,處于
密封區上部的斜錐面會逐漸將O型圈擠壓進
插孔。O型圈導角務必保持光滑、無劃痕、
缺口。
? O型圈密封區:O型圈定位在此部分并受擠
壓以形成密封,防止油液從一個油口泄漏
到其他油口。此部分務必光滑、無劃痕、
缺口。表面光潔度至少63Ra。
? 定位肩:插裝閥被擰入閥體后緊頂到此軸
肩上。此軸肩了插裝閥和插孔的中心
線、直徑的同軸度。此部分必須加工
良好,無劃痕和缺口。
? 油口:油口是插孔內插裝閥的壓力/流量的
進出口。每個插孔都有規定好的油口區
域。在這些部分鉆孔不能過插孔圖紙上
所規定的較大油口區域。否則將鉆到O型圈
導 角,密 封 區,定 位 肩,甚 至 會 破 壞 螺
紋。插孔開口處必須去除毛刺、銳邊。
? 一螺紋線: 所有Sun插裝閥插孔上的一
道螺紋線都很重要,因為需要它支撐備用
圈(用來支撐和保護圓截面O型圈的方形截
面O型圈),盡管螺紋起始線會比較鋒利,
但還是要保留一圈完整的螺紋線。螺紋線
應無橫斷和缺失。
