德國IFM安全光柵性能參數，EVC013

符合 IEC 61496 的安全類別 2 和 4

的危險區域和門的防護

通過久經考驗的 M12 連接器輕松連接

用于衛生應用的版本

帶有主動/被動系統的版本

技術參數;

保護功能 身體保護

電氣數據

工作電壓公差 [%] 20

工作電壓 [V] 24 DC

防護等級 III

反相保護 是

開機延遲時間 [s] < 2

光線種類 紅外線

波長 [nm] 950

接收裝置

電流損耗 [mA] 83

發射裝置

電流損耗 [mA] 42

輸出

電氣設計 PNP

OSSD輸出數 2

每個OSSD輸出電流負載較大值 [mA] 400; (24 V)

短路保護 是

監控范圍

保護區域高度 [mm] 810

光束數量 3

保護區域?qū)挾?(光強度） [m] 0...4

保護區域?qū)挾龋ǜ吖鈴姸龋?[m] 3...12

反應時間

反應時間 [ms] 3

工作條件

使用地點 等級C符合EN 60654-1標準, 應用不受天氣影響

環境溫度 [°C] -10...55

存儲溫度 [°C] -20...70

允許較大的相對空氣濕度 [%] 95

外殼防護等級 IP 65; IP 67

/測試

EMC電磁兼容

IEC 61496-1

抗沖擊

IEC 61496-1

抗震

IEC 61496-1

安全分類

ISO 13849-1 種類: 2, PL: e

IEC 61508 SIL 3

IEC 62061 SILCL 3

使用壽命 TM (Mission Time) [h] 175200

安全性PFHd [1/h] 7.6E-09

機械技術數據

重量 [g] 3170

尺寸 [mm] 953 x 28 x 30

原材料 外殼: 鋁; 前面透鏡: PC

結構長度 [mm] 953

顯示器/操作件

顯示

LED, 黃色

LED, 綠色

LED, 紅色

附件

附件（附送）

安裝角度: 4

安裝螺母: 4

螺母

注釋

說明 用于8針插座，顏色不規范。; 請注意傳感器和插座的接線(參見技術參數表)。

包裝單位 1 件數

電氣連接 - 接收裝置

接口 接插件: 1 x M12; 電纜長度較大值: 100 m; 用于芯線橫截面0.34 mm2

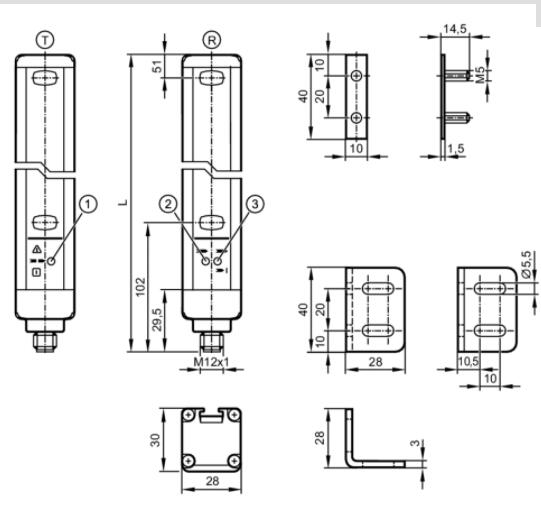

產品尺寸圖：

型號：

OY115S

OY116S

OY113S

OY112S

OY111S

OY114S

OY122S

OY953S

OY121S

OY951S

OY952S

OY120S
