力士樂二通比例節流閥選擇要點R901308910

力士樂二通比例節流閥選擇要點R901308910

  • 所屬分類:REXROTH(力士樂)電磁閥
  • 瀏覽次數:
  • 發布日期:2018-11-01
  • 產品概述
  • 性能特點
  • 技術參數


力士樂二通比例節流閥選擇要點R901308910

規格 25, 32, 40, 50, 63

組件系列 3X

較大工作壓力 315 bar



特征

油路塊安裝技術中的先導式二通比例節流閥

安裝尺寸符合 DIN ISO 7368

節流閥芯電動位置控制



可雙向流通

如果斷電或電纜中斷,節流閥芯將自動進入閥座位置,并阻止雙向流動

與一個壓力平衡閥一起可以應用于壓力補償式流量閉環控制

用于外部模擬電子元件

產品說明

FES 型閥門為用于油路塊安裝的先導式兩通比例節流閥,用以提供連續流量控制。

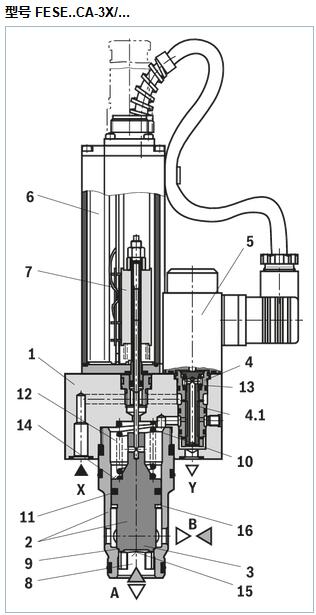

技術設置:

閥門由四個主裝配件組成:

用于先導油連接且?guī)нB接面的蓋 (1) ‐

帶節流閥芯 (3) 的主閥 (2) ‐

帶比例電磁鐵 (5) 的先導控制閥 (4) ‐

一般功能:



節流閥芯 (3) 與控制值相關的位置控制,以及由此定義的節流孔 (8) 開口。 ‐

流量取決于節流孔 (8) 與節流閥芯 (3) 的位置之間的 ?p 。 ‐

使用位置傳感器 (7) 對節流閥芯 (3) 位置的理論值進行記錄;在電子元件 (6) 中對控制/理論值進行比較;準備并利用差值作為控制輸出,以修正節流閥芯 (3) 相對比例電磁鐵 (5) 和先導控制閥 (4) 的位置。 ‐

NG25、32、40 規格的區域 (14) 與區域 (15) 的面積比 ?=? 2 : 1,NG 50、63 規格的區域 (14) 與區域 (15) 的面積比 ?=? 1.6 : 1。 ‐

流動方向 A → B(連接 X 至 A); ‐

流動方向 B → A(連接 X 至 B); ‐

可能通過 X 供油的外部先導油。 ‐

當啟用斷開時,節流閥芯 (3) 將移動到閥座 (9) 位置,并以無漏油方式阻塞 A → B 的流向。閥芯密封件 (11) 以無漏油方式將油口 B 密封連接到控制腔 (12);對于內部先導供油,請注意通過先導控制閥從 X 泄漏到 Y 的油

控制值為 0 V 或 4 mA 的節流閥芯位置已調節,而節流孔 (8) 仍然位于正重疊位置。
