威格士直列柱塞馬達圖片簡介EEA-PAM-535-D-32

威格士的變量直列柱塞馬達提供多種排

量、轉速和壓力。

● 旋轉

通過使馬達油口的流量反向，就能簡單

地實現馬達軸反向旋轉。但是當馬達工

作時，一定不能通過馬達排量控制機構

的反向，使軸反向旋轉。

● 控制機構

用手輪或手柄來選擇排量，兩種控制機

構都允許馬達在中心的兩側工作，允許

軸的雙向旋轉。控制機構能夠安裝在馬

達的兩側，便于馬達的安裝和提供較佳

的控制調整位置。

● 轉速范圍

輸出轉速取決于輸入流量和排量控制機

構的位置。對于固定位置的 MVB5 或

MVB10 馬達，通過改變排量，4:1 的轉

速范圍是可能的。

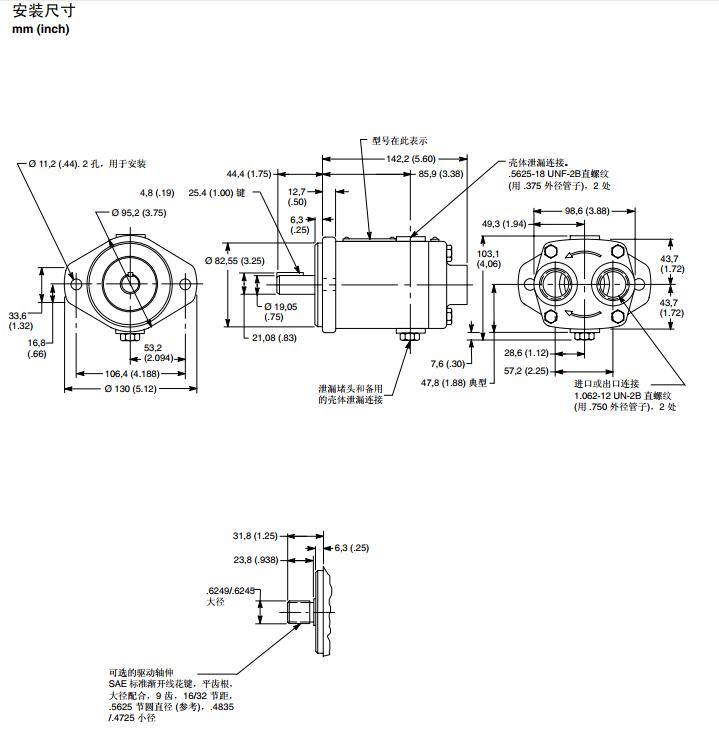

安裝數據

TJ采用水平安裝，保持必要的殼體液

位。殼體泄漏管必須全口徑，不受節流，

并且從泄油口直接連到油箱，使殼體保持

充滿油液。泄漏管的配管必須避免虹吸現

象，配泄油管要使它在油箱液面以下終

結，其他管路不得連接該泄油管。必須注

意馬達殼體壓力不能過 0,35 bar (5 psi)

威格士的柱塞馬達設計用于滿足樣本中

"額定值" 部分所示的技術規格。在下述工

況要較佳的馬達性能，

● 壓力要求高于 100 bar (1500 psi)。

● 轉速高于 1800 r/min 額定值。

● 轉速于TJ的較轉速 100 r/min。

● 系統要求難燃液或其他液體。

● 工作溫度不在 38℃ 至 66℃(100? 至

150?) 范圍。在使用和油液條件正常

下，允許更大的溫度范圍。

● 在工作條件下，油液黏度不在 (100-250

SUS) 范圍。

● 應用工況要求間接驅動。

● 起動時的油液黏度過1000 SUS。

● 非水平安裝位置。
