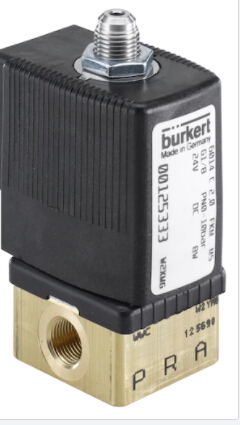

BURKERT三通柱塞電磁閥（6014型）資料

產品型號：

6014型3/2黃銅電磁閥G1 / 8

直動式緊湊型電磁閥，較大通徑DN 2.5

防震線圈

Banjo螺紋接口式可直接安裝在氣動閥上

使用方便的手動開關

節能脈沖式

資料詳情

閥6014是直動式柱塞閥。

塞子和柱塞導管是

焊接在一起，以提高耐壓性

并且密封性好。各種密封材料

組合可用取決于

在申請上。 Bürkert專用法蘭

設計（SFB）可實現節省空間的布置

歧管上的閥門。線圈是

用聚酰胺或化學成型

耐環氧樹脂。可提供脈沖線圈

用于減少電力

操作期間消耗。可選的

手動啟動可實現快速調試

易于維護。結合

帶有符合DIN標準的插頭

EN 175301-803表A，閥門滿足

防護等級IP65。不銹鋼閥門

滿足NEMA 4X。

?直動式緊湊型閥，直徑可達DN2.5

?防振，螺栓連接的線圈系統

?Banjo螺紋連接，可直接安裝在氣動裝置上

閥門

?易于維護的手動操作

?節能脈沖版本

柱塞閥3/2路直動式

帶5 W線圈（根據要求）

電氣連接DIN EN 175 301-803 A型電纜插頭，型號

2508（參見附件訂購表）

ATEX / IECEx版本，帶3米模制電纜

安裝根據需要，較好是執行機構直立

防護等級IP65，帶電纜插頭，ATEX / IECEx接線盒

版本和電纜連接版本

NEMA 4x僅帶電纜插頭2508或2509

不銹鋼版本（可根據要求提供其他版本）

線圈絕緣等級聚酰胺B級（根據要求提供環氧級H級）

線圈材料聚酰胺（根據要求提供環氧樹脂）

孔口DN1.5 ...... 2.5

2513型2511型2508型

技術數據

主體材料黃銅或不銹鋼，聚酰胺（底座）

密封材料FKM（根據要求提供EPDM）

中等中性氣體和流體（例如壓縮空氣，

城鎮燃?xì)猓烊粴猓簤河停停?/p>

適用于技術真空

中溫

聚酰胺線圈（FKM密封）

-10°至+ 100°C（PA線圈）至120°C環氧線圈

環境溫度較大值+ 55°C

粘度較大值21平方毫米

/秒

端口連接G?，G?，底座（SFB）

工作電壓24 V DC，24 V / 50 Hz，230 V / 50 Hz

（根據要求提供其他電壓）

電壓容差±10％

工作循環/單閥

部件

100％連續評級

間歇性操作60％（30分鐘）或

產品型號表述

156809

209415

178089

209027

221308

149145

204064

207098

163037

163039

163036

143521

170364

220830

158455

152398

139763

223531

225751

210261

205067

177824

180264

224060

176601

218405

215320

209278

126404

126155

126158

141870

150041

126403

209282

126154

126157

167369

164644

177088

164643

177089

209731

216838

209280

216840

125331

188860

141959

209284

216842

125329

138767

153442

126137

157704

136106

137356

181047

218558

126405

126156

126159

136107

141867

141871

126406

125366

126160

230063

141868

141869

136108

141785

166879

207654

125332

213387

176110

207655

141701

154434

222915

189209

168202

212326

151822
