NACHI電磁比例閥產品簡介
與電液伺服閥不相上下的高頻響應

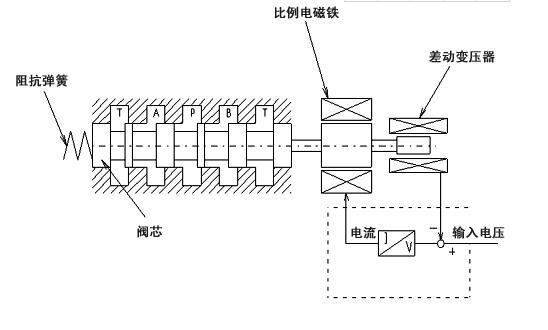

高輸出比例電磁鐵直接驅動閥槽
由差動變壓器實施的次反饋可進行正確的定位閥槽
放大器的電源關閉時或接線斷線時，將復原恢復到全端口遮蔽位置。（故障安全防護功能）
規格
型號 ESH-G01- ESH-G01- ESH-G01-
H510A-10 H520A-10 H540A-10
較大使用壓力PAB Mpa 32
T端口容許背壓 Mpa 2.5以下
額定流量 L/min
（閥壓力下降7MPa時） 10 20 35
較大控制流量L/min 22 35 50
限位閥壓力下降 MPa 32 21 14
磁滯％ 0.5以下
階躍響應（0→100％變位） 16以下
頻率響應 Hz（90°相位滯后±10％變位） 80以上
中立點 供給壓力 0.5％以下/FS(△P=25MPa)
漂移 油溫 1.5％以下/FS(△t=40℃)
過濾 NAS 9級以內
使用油溫范圍 ℃（TJ油溫范圍） 0～60（30～60）
防塵、防水級別 IP53
重量 2.3
(注) 階躍響應和頻率響應是指供給壓力為7MPa、油溫為40℃（動態粘度40mm2/s）時的代表值。
用途
以工作機械、鍛壓和成形機為中心的一般工業機械
需減震性能的搬運用裝置
需高響應的試驗用裝置
通過反饋控制進行傳動裝置定位和壓力控制的裝置
