NACHI疊加式溢流閥結構材質
特點
q 將直動型溢流閥疊加化，控制液壓
回路的較高壓力，起到安全閥的作
用。
w 可以用于較高使用壓力為25，
35MPa {255, 357kgf/cm2}壓力調整
范圍為0.8?21, 25, 35MPa {8.2?
214, 255, 357kgf/cm2}。
使用
z 壓力調整范圍用開啟壓力表示。
x 作為安全閥使用時，要使壓力過載
成分高于必需回路使用。
c 開啟壓力因油箱口背壓而異。
v 由于不含底板及安裝螺栓，所以需
要時請按D-90?D-95選定。
b 04口徑中沒有泄油口（DR2），不能
與壓力中心型電磁閥（D）配合使用
定壓溢流作用：在定量泵節流調節系統中，定量泵提供的是恒定流量。當系統壓力增大時，會使流量需求減小。此時溢流閥開啟，使多余流量溢回油箱，溢流閥進口壓力，即泵出口壓力恒定（閥口常隨壓力波動開啟）。
穩壓作用：溢流閥串聯在回油路上，溢流閥產生背壓，運動部件平穩性增加。
系統卸荷作用：在溢流閥的遙控口串接溢小流量的電磁閥，當電磁鐵通電時，溢流閥的遙控口通油箱，此時液壓泵卸荷。溢流閥此時作為卸荷閥使用。
安全保護作用：系統正常工作時，閥門關閉。只有負載過規定的極限（系統壓力過調定壓力）時開啟溢流，進行過載保護，使系統壓力不再增加（通常使溢流閥的調定壓力比系統較高工作壓力高10%～20%）。

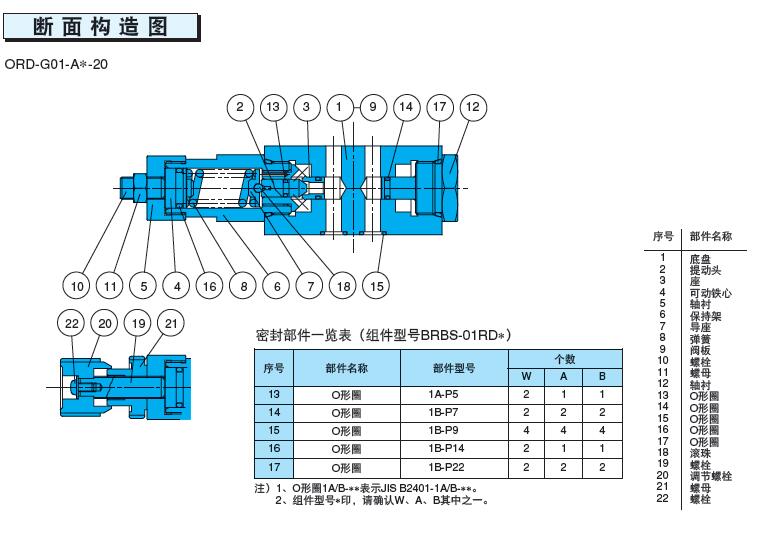

NACHI疊加式溢流閥結構材質
