不二越疊加式減壓閥工作原理概述
特點
q 這種疊加閥是使部分回路壓力于
主回路的閥。
w 即使主回路的壓力變動，也可以使
調整后的2次側壓壓力保持不變。
e 較高使用壓力為25, 35, MPa {255,
357kgf/cm2}。
使用
z 遙控回路中使用遙控閥時，由于遙
控回路的配管會發生震動，因此，
TJ內徑為φ4mm以下的管壁厚鋼
管，連接鋼管為3m以內。01口徑中
不能遙控配管。03口徑中需要遙控
口時標記“V”輔助記號。
x 03口徑時，T口可以泄油用，但是，
標記有輔助記號[B]的閥與泄油口直
接配管，返回油箱。
c 04口徑時，泄油口從襯墊面排泄流
出，因此，無需配管，但是，帶有
輔助記號的[B]閥直接與排出口配
管，返回油箱。
v 泄油背壓變動時，設定壓力發生變
動，請予以注意。
b 01、03口徑時，由于壓時流量受
限，因此，請參照D-30的壓力–流量
特性。
n 由于不含底板和安裝螺栓，因此，
需要時請參照D-90?D-95頁。
m 0 4 口徑組合閥中沒設置泄油口
(DR2)，因此，不能與壓力中心型電
磁閥(D)組合使用。

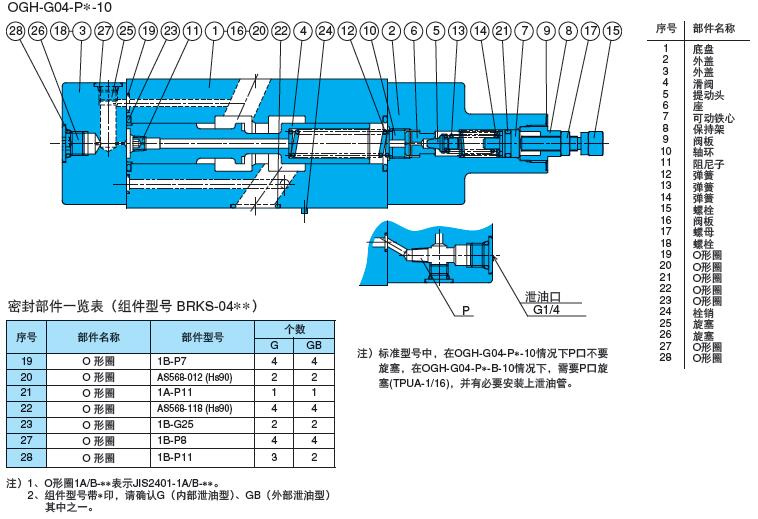

, 03、04口徑因改變后蓋的安裝方向，
可以變更控制口。詳情請參照安裝
尺寸圖。另外，變更時，也請變更
銘牌上的型號標記。
