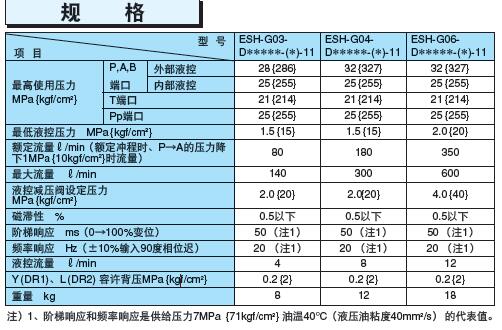

不二越高速反應比例閥規格型號
特點
●通過主滑閥的小反饋大幅度提高磁滯的重現性。
●響應性適用20Hz和的加速控制。
●放大器的電源OFF時或接線斷線時返回中立位置（失效保險功能）。
●為了方便使用，準備了單桿油缸用滑閥。
●為穩定動作內置控制減壓閥。
●使用
z 排出空氣
要進行穩定的控制，初次運行時要
扭松排氣口排出空氣。
x Y(DR1)、L(DR2)口背壓為0.2MPa
{2kgf/cm2}以下時,將Y(DR1)、L
(DR2)口直接與油箱連接,并請經常
保持配管充滿液壓油。
c L (DR2) 口
此閥為壓力中心型， 因此G04、
G06有L (DR2) 口。請務必直接與
油箱連接。
G03僅限Y (DR1)，在閥內與L連接。

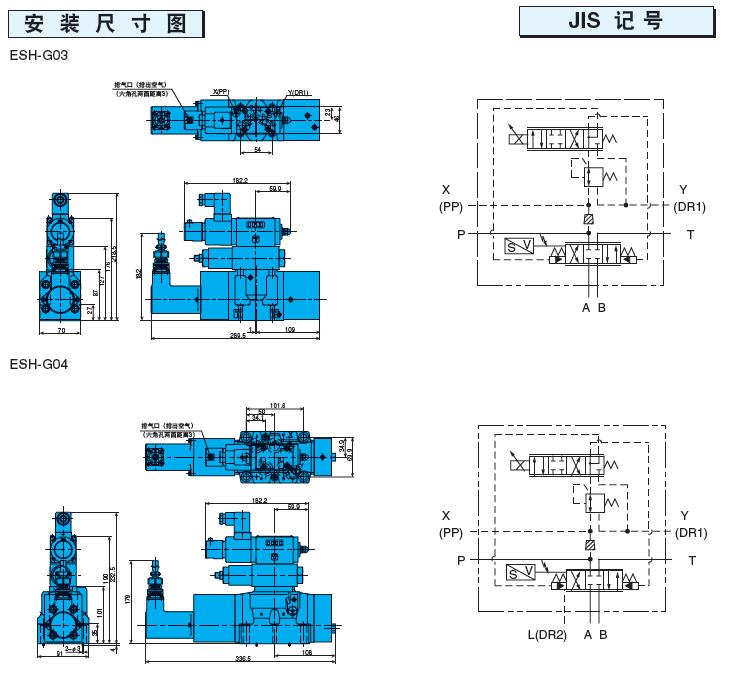

v 閥的安裝形式
滑閥軸線成水平安裝。
b 過濾精度
請保持在NAS9級以內。
n 放大器和閥在出廠時已經調整過，
請使用相同的MFG.NO.的產品。
m 以礦物類液壓油為標準,請使用相當
R&O型和耐抗磨型ISOVG32、46、
68產品。
, 液壓油請在滿足動作粘度2 0 ?
140mm2/s，油溫30?60°C兩種條
件范圍內使用。
, 放大器和閥之間的連接線長在30m
以內，電磁閥線圈請用
VCTF2mm22芯屏蔽線、差動變壓
器采用ＶＣＴＦ0.5mm24芯屏蔽線
