進口美國VICKERS單向閥產品概覽

直通、直角、板式安裝和液控設計

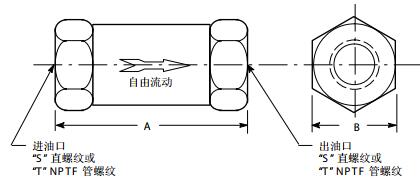

威格士的直通、直角和板式單向閥是直動

式的，用在液壓回路中僅允許一個方向油

液自由流動。這種類型的圖形符號是一個

彈簧加載的球和一個座，如下所示。

一個軟彈簧把閥芯保持在它的常閉位置，

在壓力當量達到彈簧開啟壓力級時閥開始

通過流量，有不同的彈簧（開啟）壓力來

適應應用需要。

除直通型之外的所有型號能夠用于會引起

沖擊工況的高速流動。直通型設計用于沖

擊小的工況。直通單向閥能夠作為通過過

濾器和冷卻器流量脈動的安全旁通閥，通

過較高的彈簧設定值它們也能作為一種產

生控制壓力的方法。

直角單向閥設計用于較大的流量而壓降很

小。閥座和閥芯淬火并經磨削，使用壽命

長。能夠在閥芯上裝一個節流器堵頭，允

許在它的常閉位置有受限制的流量通過閥

芯。因此這種閥一般用來控制主閥換向前

的大型壓機中的減壓速度

液控閥和直動閥一樣，允許一個方向上的

自由流動，反方向阻止流動。但液控閥在

控制壓力信號作用在閥的控制口時允許反

向流動。這種閥的圖形符號如下圖所示。

液控閥有很小的內泄，通常用來鎖定液壓

缸，直至方向閥換向。

注: 威格士也有S AE 法蘭安裝的單向閥和

ISO 4401-03 和 -05 疊加式單向閥。法蘭

安裝的型號在樣本 627 中給出。規格 03

和 -05 疊加型分別在樣本 GB-C-2027 和

GB-C-2022 中給出。
