安裝與使用
2、負載大小的確定:
氣缸負載大小由理論保持力(理論推力)決定,為確保氣缸的正常使用,負載大小不可過下表規定的氣缸理論保持力(理論推力);
3、 油壓緩沖器的配置:
3.1、油壓緩沖器屬于易耗品,當能量吸收能力下降時應及時更換,
3.2、油壓緩沖器尾部螺孔并非調節之用,隨意調節會造成油品泄漏;
3.3、請用下表規定的鎖緊力矩鎖緊油壓緩沖器鎖緊螺母。
4、感應開關的配置:
只有附磁型氣缸才可配置感應開關。附磁型氣缸磁石配置在本體四角內,具體位置如下圖。附磁型氣缸附有感應開關安裝架,且在左右固定板上有兩組安裝架固定孔。選擇本公司的CS1-G、CS1-GX、DS1-G、DS1-GN、DS1-GP型號的感應開關然后將其導入安裝架溝槽并調整至適當位置后擰緊緊定螺絲即可。

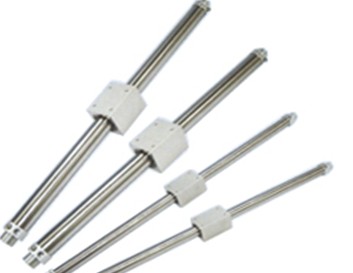

1、磁耦合式無桿氣缸,活塞與滑塊之間無機械連接,密封性能優異;
2、活塞的動作通過磁耦合力傳遞到外部滑塊,無需活塞桿,安裝空間比普通氣缸少,較大行程比普通氣缸大;
3、氣缸兩端帶有固定緩沖裝置,換向動作平穩無沖擊,同時避免機械損傷。可選配外置油壓緩沖器,緩沖效果更佳;
4、活塞腔與滑塊隔開,防止灰塵與污物進入系統,延長氣缸的使用壽命;
5、雙導向桿結構,導向精度高,能承受一定的側向或偏心負載。
