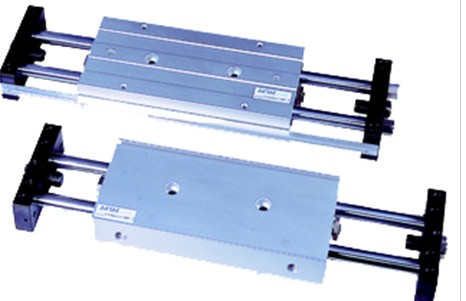

亞德客滑臺氣缸圖片簡介
1、滑塊及本體均可進行安裝,方便使用;
2、三組進、出氣口供客戶選擇,方便配管;
3、雙活塞桿結構,使氣缸具有較好的抗彎曲及抗扭轉性能,可承受較大的運動負載和側向負載;
4、自帶油壓緩沖器等緩沖裝置,可有效減緩撞擊速度,延長氣缸使用壽命。
安裝及使用
2、不同進出氣口通入壓縮空氣后,氣缸運動方向各不相同,
油壓緩沖器的選配

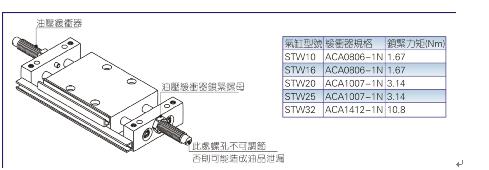

5.1、油壓緩沖器屬于易耗器,當能量吸收能力下降時應及時更換,下表為各缸徑氣缸所配油壓緩沖器型號對照表。
5.2、油壓緩沖器尾部螺孔并非調節之用,隨意調節會造成油品泄漏。
5.3、請用下表規定的鎖緊力矩鎖緊油壓緩沖器鎖緊螺母。
6、感應開關的安裝
6.1、STW全系列均附磁,所配感應開關為CS1-G、DS1-G系列,其具體訂購方式及詳細資料請參考感應開關相應內容。

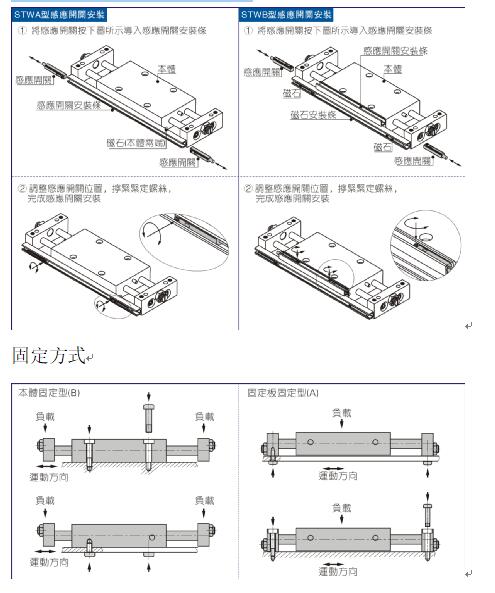

6.2、STWA型與STWB型所附磁石位置不同,感應開關的安裝位置也相應不同,具體如下圖所示。
