德國力士樂直動式方向閥,R928047708
特征:
三位四通、二位四通或二位三通型號
高功率線圈
油口安裝面符合 DIN 24340 形式 A
油口安裝面符合 ISO 4401-03-02-0-05
帶可拆卸線圈的帶濕式插腳的直流或交流線圈
電磁線圈可旋轉 90°
更換線圈時,不必打開耐壓密閉腔體
電氣連接作為單個或?qū)χ羞B接
輔助操縱裝置,可選
閥芯位置監控,可選
WE 型號的方向閥為電磁線圈操作的方向滑閥。這些閥控制流體的啟動、停止和方向。

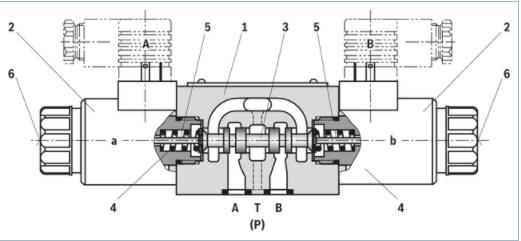

這些方向閥主要由殼體 (1)、一個或兩個電子線圈 (2)、控制閥芯 (3) 和一個或兩個復位彈簧 (4) 組成。
在斷電情況下,控制閥芯 (3) 由復位彈簧 (4) 固定在中心位置或初始位置(脈沖閥芯除外)。控制閥芯 (3) 由帶濕式插腳的電子線圈 (2) 啟動。
要確保正常運行,請確保將電子線圈的壓力腔注滿液壓油。
電子線圈 (2) 的力通過推桿 (5) 作用在控制閥芯 (3) 上并將后者從其靜止位置推到所需的終端位置。這可實現從 P 至 A 和從 B 至 T 或從 P 至 B 和從 A 至 T 的所需流向。
在電子線圈 (2) 滅磁后,復位彈簧 (4) 將控制閥芯 (3) 推回其靜止位置。
可選手動應急操作 (6) 可圈不通電的情況下移動控制閥芯 (3)。
不帶彈簧復位“O” (僅可使用符號 A、C 和 D)
這種型號為帶 2 個閥芯位置和 2 個電子線圈且 不帶 定位器的方向閥。
在控制閥芯 (3) 處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。
不帶彈簧復位帶定位器“OF” (僅可使用符號 A、C 和 D)
這種型號為帶 2 個閥芯位置和 2 個電子線圈 且?guī)?定位器的方向閥。
定位器用于將控制閥芯 (3) 鎖定在相關的閥芯位置。因此,在操作過程中,無需向電子線圈持續施加電流,這樣有助于節能操作。
注意!
如果閥門帶有定位器,油箱管路中兩個或多個閥門的壓力峰值可能造成意外的控制閥芯運動!因此我們建議提供單獨的回油管路或在油箱管路中安裝單向閥。
由于設計原理方面的原因,閥門難免會存在內部泄漏,且泄漏量會隨著使用壽命的延長而增加。
規格型號:
R983064559
3WE 6 A 6X/EG24N9K4/V IN010
R901120330
3WE 6 A6X/EG110N2K4
R901260704
3WE 6 A6X/EG110N9DA/V/62
R901431155
3WE 6 A6X/EG110N9DAL/V/62
R900932923
3WE 6 A6X/EG110N9K4
R900969909
3WE 6 A6X/EG110N9K4/V
R901014029
3WE 6 A6X/EG125N9K4
R900939878
3WE 6 A6X/EG125N9K4/V
R901093890
3WE 6 A6X/EG12K4
R900951956
3WE 6 A6X/EG12N9C4
R978892115
3WE 6 A6X/EG12N9DA/62
R900977634
3WE 6 A6X/EG12N9DL
R900747737
3WE 6 A6X/EG12N9DL1
R900922009
3WE 6 A6X/EG12N9K4
R983044074
3WE 6 A6X/EG12N9K4 IN0101 &
R901149791
3WE 6 A6X/EG12N9K4/60
R900973440
3WE 6 A6X/EG12N9K4/B12
R901243070
3WE 6 A6X/EG12N9K4/V
R901266543
3WE 6 A6X/EG12N9K4/V/62=CSA
R901147295
3WE 6 A6X/EG12NK4
R901156261
3WE 6 A6X/EG12NK4K
R900976468
3WE 6 A6X/EG205N5K4
R900931409
3WE 6 A6X/EG205N9K4
R900935357
3WE 6 A6X/EG205N9K4/V
R901125010
3WE 6 A6X/EG220N7K4/V
