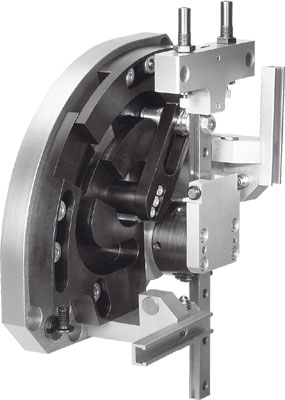

德國費斯托抓取模塊安裝模式HSP-12-AP 533599

企業QQ:2880626084

手機；15308039094（微信）

電話：028-84634436-8005

郵箱:15308039094@163.com

聯系人;馮嬌

網址：http://www.shan-rong.net/

產品描述：

? 靈活的抓放單元，帶元件質量

檢驗和不合格品噴射器

? 抓取不同高度的零件

? 非勻速抓取，例如用于直線傳

輸或旋轉分度臺

? 等待位置模塊直接可在工件/

工件承載裝置上方調節

? 非勻速插件任務，用于元

為確保振動工作，工作負載的

安裝位置應該盡量靠近抓取模塊

的導軌。

要重復精度，必須在連接組

件HAPG的安裝表面內安裝工作負

載（連接板、擺動氣缸/氣爪、

氣爪手指、工件）。

Y 軸行程:

? HSP安裝完畢后，抓放位置的

Y 軸行程可相互獨立設置。

Z 軸行程:

? 若高度有差異，比如旋轉分度

臺和傳送系統之間，所以在安

裝后，要進行補償

尺寸 12

Y軸向上的行程 52 ... 68 mm

Z 軸向上的行程 20 ... 30 mm

Z 方向上的行程，工作行程 15 mm

緩沖 CC: 兩端帶液壓緩沖器

軟特性

裝配位置 導軌

垂直

工作模式 雙作用

設計結構 十字交叉導向

擺動模塊

有導向的動作順序

位置檢測 用于接近式傳感器

防止扭轉/導向 十字交叉導向

工作壓力 4 ... 8 bar

短循環周期 0.6 s

重復精度 ±0,01 mm

工作介質 壓縮空氣符合ISO8573-1:2010 [7:-:-]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

環境溫度 0 ... 60 °C

Mx動態時的較大扭矩 1.1 Nm

Mx為靜態時的較大扭矩 5 Nm

My動態時的較大扭矩 1.1 Nm

My為靜態時的較大扭矩 5 Nm

Mz動態時的較大扭矩 1.1 Nm

Mz 為靜態時的較大扭矩 5 Nm

較大有效負載 0.5 kg

6 bar時的理論作用力 40 N

產品重量 1,900 g

前面單元的安裝 帶通孔

安裝類型 帶通孔

帶溝槽螺母

氣動連接 M5

材料備注 不含有黃銅和PTFE
