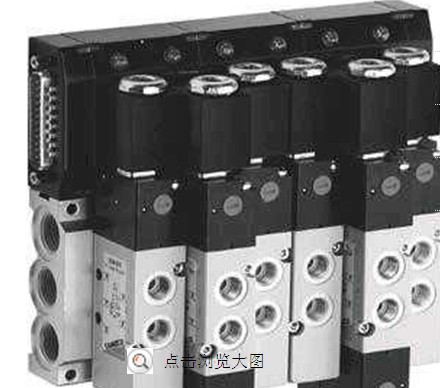

CAMOZZI閥島綜合參數27M2A40A0160-CN03

?靈活的裝配

單穩態和雙穩態

2位和3位模塊

?電氣連接和

前氣動輸出

Multipole版本的3系列插入式閥島可以輕松安裝

Sub-D連接器的前部位置。 新連接系統的配件

通過系列CX系列網絡可以通過a來處理多極閥島

Sub-D連接器或通過集成在島上的節點。

電氣和氣動部件的模塊化允許安裝多22個

22個閥門位置上的螺線管。

用于3系列電磁閥的插入式系統，G1 / 8端口。

閥門功能：2x3 / 2,5 / 2和5/3路CO CC CP。

帶有25針Sub-D連接器的多極。

它可以與所有主要的串行通信協議連接

電動和氣動模塊都有

2位和3位模塊化。 優化

信號分配，電氣模塊

可用于單穩態和雙穩態

閥門。 氣動模塊化使

創建具有差異化的區域壓力。

一般數據

氣動部分

閥門結構閥芯類型帶密封件

閥門功能5/2  -  5/3 CC  -  5/3 CO  -  5/3 CP  -  2x3 / 2 NO  -  2x3 / 2 NC  -  1 3/2 NO + 1 3/2 NC

材料AL主體，不銹鋼閥芯，NBR密封件，高科技聚合體

在歧管中安裝通孔

端口閥= G1 / 8  - 歧管= G3 / 8

安裝在任何位置

工作溫度從0°C到60°C（干燥空氣溫度為-20°C）

標稱流量Qn 700 Nl / min

標稱直徑7毫米

流體過濾空氣，符合ISO 8573-1-2010的7.4.4級，無需潤滑。如果使用潤滑空氣，它就是

建議使用ISO VG32油，并且永遠不要中斷潤滑。

電氣部分 - 多極版本

工作周期ED 100％

防護等級IP65

電氣部分 - 現場總線版本

一般特性參見CX系列多串口模塊部分（2.3.50）

較大吸收數字輸出/模擬輸入和輸出3A

數字/模擬輸入3 A.

電壓容差邏輯電源24 V DC +/- 10％

電源24 V DC +/- 10％

較大吸收3 A.

連接類型多極25針公頭Sub-D

供電電壓24 V DC +/- 10％

22個閥位置上的螺線管22的較大數量

信號黃色LED
