康茂盛氣控手柄閥結構分類40M2L160A0100

氣控手柄閥內置微型二位三通手控閥

電控手柄閥內置單觸點微型開關

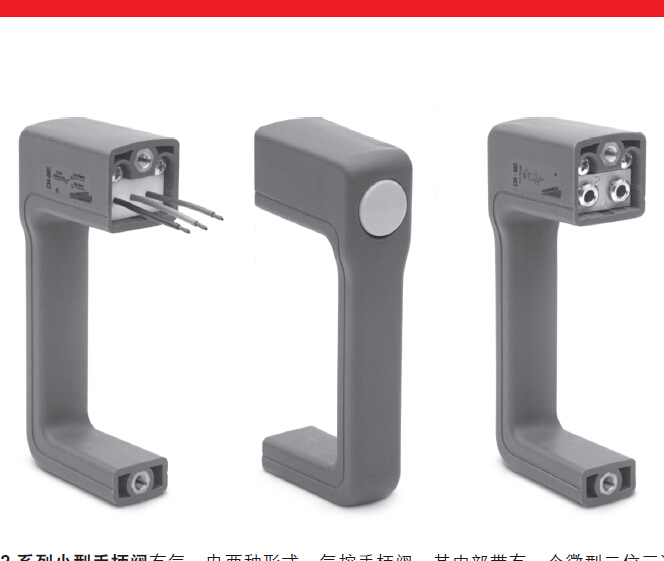

2 系列小型手柄閥有氣、電兩種形式。氣控手柄閥，其內部帶有一個微型二位三通手

控閥，當用手握住手柄并用拇指按下手柄上的按鈕時，內部的手控閥動作。電控手柄閥，

其內部帶有一個單觸點微型轉換開關，當用手握住手柄并用拇指按下手柄上的按鈕時，內

部的單觸點微型轉換開關動作。小型手柄閥可安裝在各種形式的機座上，與氣動系統或者

電氣系統連接后，組成手動氣開關或手動電開關。

綜合參數

氣控手柄閥

結構形式 截止型

閥位機能 二位三通，常閉式（NC）或常開式（NO）

公稱直徑 2.5 mm

安裝方式 2 個 M5 內螺紋

接口 ?4 快插接頭

安裝位置 任意

黑色（常閉，NC）

藍色（常開，NO）

安裝方式 2 個 M5 內螺紋

安裝位置 任意

工作溫度 0 ÷ 70°C

防護等級 IP40

接通行程 2 mm

驅動力 5 N

工作溫度 0 ÷ 70°C（干燥空氣為 - 20°C）

工作壓力 2 ÷ 8 bar

公稱流量 Qn = 60 Nl/min

介質 經過濾的壓縮空氣，無需油霧潤滑。

如果使用油霧潤滑，應不間斷地使用油霧潤滑（TJ使用 ISO VG32 潤滑油）

驅動力 13 N（當工作壓力為 6 bar 時）

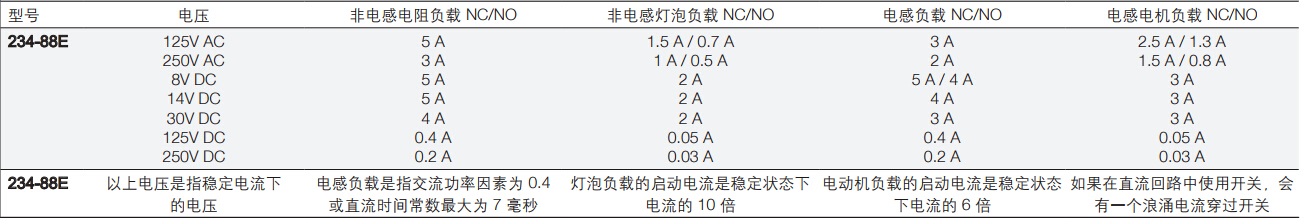

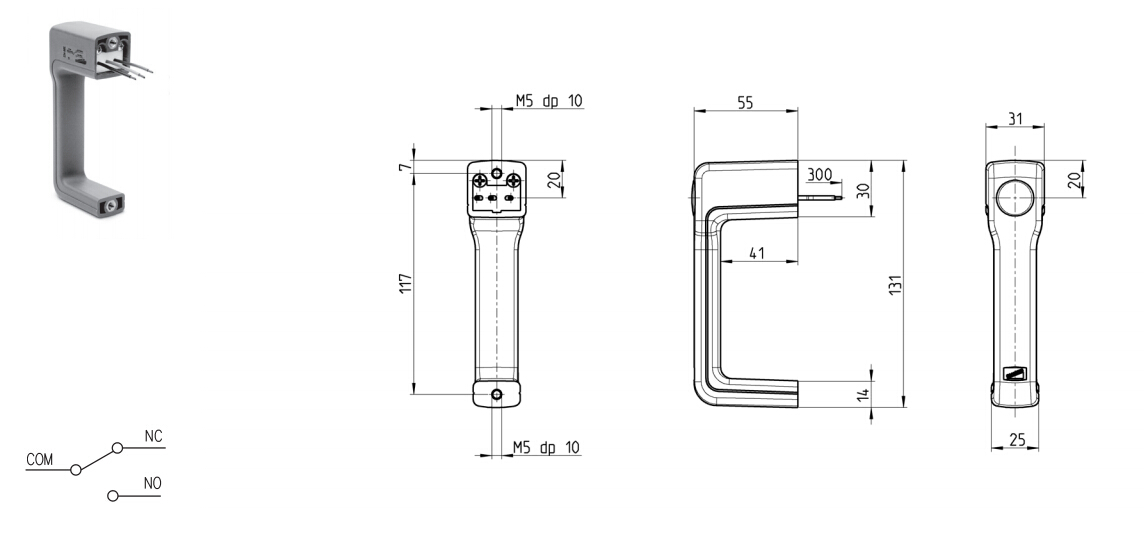

電控手柄閥

結構形式 開關式

電連接 3 根外徑為 ?2.2 mm 導線，內截面 0.5 mm，長度 300 mm
