為您提供英國諾冠皮囊氣缸SXE9573-A80-00B

企業QQ:2880626084

手機；15308039094（微信）

電話：028-84634436-8005

郵箱:15308039094@163.com

聯系人;馮嬌

網址：http://www.shan-rong.net/

特點：

工作原理

根據工作所需力的大小來確定活塞桿上的推力和拉力。由此來選擇氣缸時應使氣缸的輸出力稍有余量。

若缸徑選小了，輸出力不夠，氣缸不能正常工作；但缸徑過大，不僅使設備笨重、成本高，同時耗氣量增大，造成能源浪費。

在夾具設計時，應盡量采用增力機構，以減少氣缸的尺寸。

下面是氣缸理論出力的計算公式：

F：氣缸理論輸出力(kgf)

F′：效率為85％時的輸出力(kgf)--(F′＝F×85％）

D：氣缸缸徑(mm)

P：工作壓力(kgf／cm2)

例：直徑340mm的氣缸，工作壓力為3kgf／cm2時，其理論輸出力為多少?芽輸出力是多少?

將P、D連接，找出F、F′上的點，得：

F＝2800kgf；F′＝2300kgf

在工程設計時選擇氣缸缸徑，可根據其使用壓力和理論推力或拉力的大小，從經驗表1－1中查出。

例：有一氣缸其使用壓力為5kgf／cm2，在氣缸推出時其推力為132kgf，(氣缸效率為85％)問：該選擇多大的氣缸缸徑?

●由氣缸的推力132kgf和氣缸的效率85％，可計算出氣缸的理論推力為F＝F′／85％＝155(kgf)

●由使用壓力5kgf／cm2和氣缸的理論推力，查出選擇缸徑為63的氣缸便可滿足使用要求。

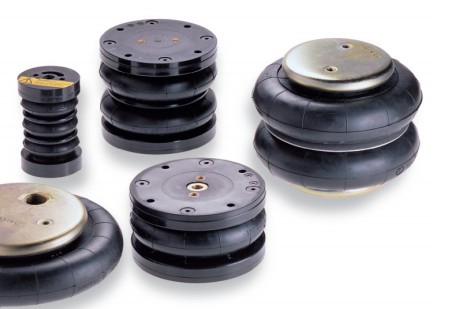

皮囊汽缸有許多：

1.設計高度；2.傾斜動作無需轉接裝置；3.購置成本；4.無摩擦、免維護；5.耐疲勞xn好；

6.產品系列齊全；7.無摩擦、工作平穩；8.允許橫向偏心；9.安裝經濟簡便；10.工作安全性高；11.耐各種介質性能。

皮囊汽缸可應用于各個工作領域，特別是在惡劣環境和高承載力條件下應用尤為。應用領域包括：1.冶金煉鋼設備；

2.鋼管防腐線；3.污水處理設備；4.紡織、染整設備；5.材料處理設備；6.沖壓成型設備等。

技術參數

無摩擦運行

免維修、免潤滑

適用于短行程、

大負載工況高隔振性能

簡易、緊湊安裝

介質:

非潤滑壓縮空氣

工作方式:

單作用

工作壓力:

8 bar

工作環境溫度:

-40°C ~ + 70°C適用于

PM/31000 (標準型)

-25°C ~ + 90°C 適用于

TPM/31000 (異丁橡膠)

-20°C ~ + 115°C

適用于EPM/31000 (氯丁橡膠)

行程:

20 ~315mm，

與直徑和圈數有關

材料

端板：塑料 (? 2?, 6”)

鋁 (? 4”)

鋅-鉻處理鋼(? 8, 9?, 12”)

中心環：塑料,鋁或鋅-鉻處理鋼

橡膠件：PM/31000: 纖維強化

NR-, SBR-, BR-

復合橡膠TPM/31000:

纖維強化異丁橡膠

EPM/31000：纖維強化氯丁橡膠
