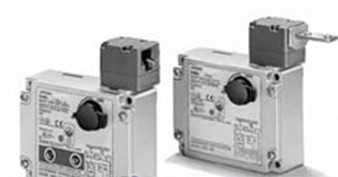

OMRON電磁鎖定安全門開關綜合參數D4JL-2PFG-C5

性能

聯鎖型類型2 (EN ISO 14119)

代碼級別       Low level coded (EN ISO 14119)

保護結構*1 IP67(EN60947-5-1)

壽命*2 機械 1000000次以上(反鎖鑰匙：10000次以上， 背面釋放按鈕： 3000次以上)

        電氣 500000次以上(AC250V 3A、電阻負載)*3

操作速度   0.05～0.5m/s

操作頻率       較大30次/min

斷開力*4 小60N(EN60947-5-1)

斷開行程*4 小15mm(EN60947-5-1)

鎖定強度(Fzh)*5   3000N以上

接點電阻    25mΩ以下(每個接點)

小適用負載*6   DC5V 1mA電阻負載(N水準參考值)

額定絕緣電壓(Ui)   300V(EN60947-5-1)

額定頻率   50/60Hz

防觸電保護等級  Class Ⅱ (雙重絕緣)

污染度(使用環境)   3(EN60947-5-1)

注：上述為初期的值。

*1. 本保護結構為基于標準(EN60947-5-1)規定的測試方法測得的數值。請事先確認密封性是否適應使用條件和環境。盡管開關本體的設計結構可防止塵埃和水等的進入， 但請不要在異物易進入頭部操作鑰匙插入孔的場所使用 D4JL。否則， 可能導致開關損壞或發生故障。

*2. 壽命的測試條件為： 環境溫度5～35°C、環境濕度40%～70%。有關詳細條件， 請咨詢歐姆龍代表處。

*3. 請不要對2個以上電路通電AC250V、3A。

*4. 以上數值為可進行安全操作的較要求。

*5. 根據GS-ET-19的測試方法測得。

*6. 該數值可能隨開關頻率、環境條件、性水準等而變化。請事先用實際負載來確認。

指示燈特性

項目 類型        LED

額定電壓   DC24V DC24V

電流消耗         約1mA 約1mA

發光顏色(LED) 橙色 綠色
