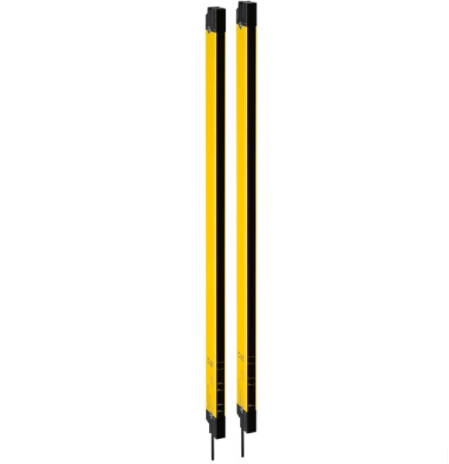

德國LEUZE安全傳感器組-MLC520-S-14-1050
基礎數據:
系列MLC 520S
設備類型設置(發射器和接收器)
包含4 個角型托架 BT-MLC-S-O, 6 個角型托架 BT-MLC-S-C
應用手指保護
功能
功能自動啟動/重啟, 啟動/重啟聯鎖裝置(RES), 接觸器監控(EDM)
特性參數
SIL3, IEC 61508
SILCL3, IEC/EN 62061
性能等級 (PL)e, EN ISO 13849-1
PFHD2.64E-09 每小時
使用壽命20 年, EN ISO 13849-1
分類4, EN ISO 13849
保護區數據
較大開關電壓2.5 V
典型開關電壓22.5 V
材料塑料
引腳數5 個引腳
尺寸(寬 x 高 x 長)15.4 mm x 1,050 mm x 32.6 mm
外殼材料金屬, 鋁
鏡頭蓋材料塑料(PMMA)
端蓋材料塑料
凈重5,300 g
外殼顏色黃色,RAL 1021
緊固類型C-安裝支架, O-安裝支架, L-安裝支架
環境數據
環境溫度,工作-10 ... 55 °C
環境溫度,儲藏-30 ... 70 °C
相對濕度(不凝結)15 ... 95 %
防護等級IP 65
安全等級III
TüV Süd
抗振強度50 m/s2
符合由標準定義的擺動測試程序IEC/EN 60068-2-6
抗沖擊強度98.1 m/s2
符合由標準定義的沖擊測試程序EN 60068-2-29
美國zhuanliUS 6,418,546 B
電壓類型DC
負載電感2,000 μH
負荷能力1 μF
較大剩余電流200 mA
典型剩余電流2 mA
安全開關量輸出1
分辨率14 mm
保護區高度1,050 mm
檢測范圍0.2 ... 6 m
光學數據
光束數105 光束
同步發射器和接收器之間,光學的
光源LED, 紅外線
LED光波長850 nm
傳輸信號波形脈沖
LED 組自由組符合 EN 62471:2008
保護電路過壓保護, 短路保護
性能數據
供電電壓 UB24 V, DC, -20 ... 20 %
輸出
安全輸出回路數(OSSD)2 光束
安全開關量輸出
類型安全輸出回路OSSD
小開關電壓高18 V
開關原理+24 V開關量
開關元件晶體管, PNP
安全開關量輸出2
開關原理+24 V開關量
開關元件晶體管, PNP
時序
響應時間16 ms
連接
連接數量2 光束
連接1
類型帶接頭電纜4, IEC/EN 61496
功能設備連接發射器
電纜長度160 mm
護套材料PUR
電纜顏色黑色
螺紋規格M12
類型插頭
材料塑料
引腳數5 個引腳
連接2
類型帶接頭電纜
功能設備連接接收器
電纜長度160 mm
護套材料PUR
螺紋規格M12
類型插頭
