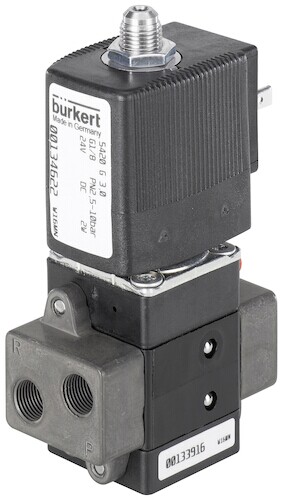

134641,德國寶帝二位四通電磁閥技術參數
企業QQ:2880626084
手機;15308039094(微信)
電話:028-84634436-8005
郵箱:15308039094@163.com
聯系人;馮嬌
網址:http://www.shan-rong.net/
用途:
主要適用于各種空壓機中,可自動化控制空壓機的加荷、減荷、加壓、減壓、進氣、排氣等作用。由于本閥采用活塞式結構、氟橡膠密封,故耐壓性強,動作靈活,對工作介質的清潔度要求,性高等特點。
產品性能、特點:
本閥是二位四通,一個進氣孔,兩個工作孔,一個排氣孔。專用性強,產品性能用途相當與一個常開的二位二通電磁閥和一個二位三通的電磁閥整和。大大降了電磁閥的材料和制造成本,而且還使管路由繁而簡。此閥結構簡單,體積小,密封xn好,維修方便。
工作原理:
本閥是二位四通電磁閥,如圖所示,1孔接進氣,3孔接一單作用氣缸,2孔放氣,4孔排氣。
1. 當電磁閥不通電時,1孔與2孔相通,起到放氣的功能,3孔與4孔相通,起到氣缸復位的功能。
2. 當電磁閥通電時,可動鐵芯吸合,4孔封閉,然后3孔出氣,氣缸動作,內部產生一封閉的環境,接著是2孔關閉。
特點:
兩位四通先導電磁閥
緊湊型閥門
重疊的線圈
廢氣可節流
軟管、螺紋和法蘭接頭
座閥結構
端口連接G?,管SL 6/4,底座
主體材料聚酰胺
線圈材料聚酰胺,環氧樹脂
密封材料NBR
中等中等培養基,例如 潤滑或未潤滑的壓縮空氣
空氣壓力質量ISO 8573-1:2010,7.4.4級*
中溫-10°C至+ 60°C
中壓2.5至10巴
較高環境溫度 55°C
QNn值空氣200升/分鐘
工作電壓24 V DC
24/230 V / 50-60 Hz
電壓容差+ 10%
功耗
帶V DC的版本
VAC版本
2瓦
11 VA(浪涌),6 VA(保持)
響應時間
開盤
關閉
30毫秒(壓力上升0至90%)
20毫秒(壓降100至10%)
占空比100%連續額定
電氣連接標簽連接器符合DIN EN 175301-803(之前的標準)
DIN 43650)A型用于2508型電纜插頭
