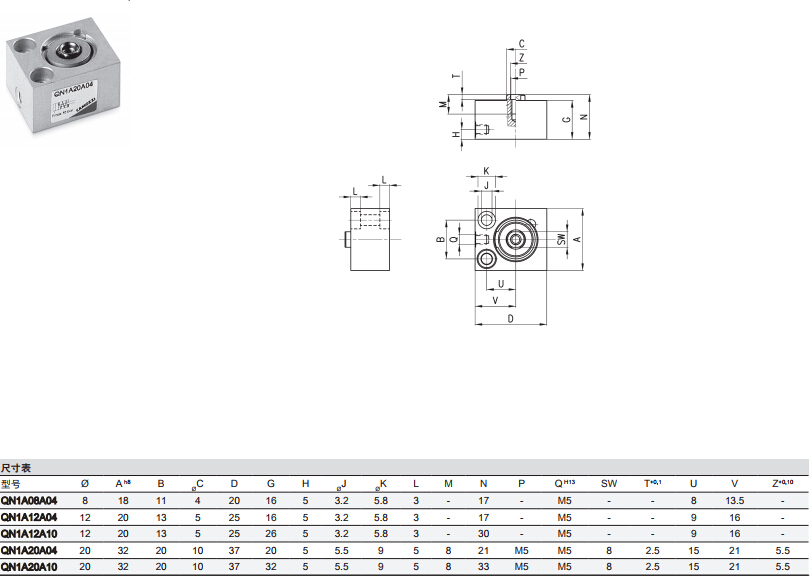

康茂盛短行程氣缸參數報價
QN 系列短行程氣缸系緊湊型設計，
其結構尺寸較小，特別是其軸向尺寸比
相同規格的 QP 系列短行程氣缸要小的
多。因此更適合安裝在較小的空間內，
其標準行程見下頁相應表格。
由于 QN 系列單作用氣缸結構緊湊和
堅實，所以主要用于定位和鎖緊。此系
列作用。
綜合參數
結構形式 緊湊型
工作方式 單作用
介質 潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷的使用油 霧潤滑（建議使用 ISO VG32 潤滑油）ISO VG32 潤滑油）
缸徑 8，12，20，32，50，63 mm
安裝方式 借助缸體上的孔安裝
材料 陽極氧化鋁缸體，丁腈橡膠密封件，其他零件為不銹鋼和黃銅
工作壓力 2 ÷ 10 bar
工作溫度 0 ÷ 80°C（干燥空氣為 -20°C）
